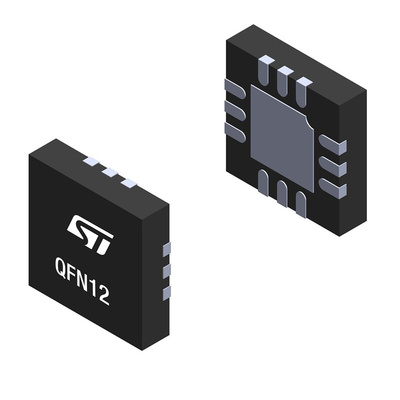

STMicroelectronics TCPP01-M12, Uni-Directional TVS Diode, 12-Pin QFN, Диод

1924677
Номер производителя: TCPP01-M12Производитель: STMicroelectronics
Цена за шт. (норма упаковки 25 шт)
304.20 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Overvoltage protection on VBUS, adjustable up to 22 V, with external N-channel MOSFET
6.0 V overvoltage protection (OVP) on CC lines against short-to-VBUS
System-level ESD protection for USB type-C connector pins (CC1, CC2)
Integrated charge pump to control the gate of an external N-channel MOSFET (which features a lower RDSON than a P-channel MOSFET)
Null quiescent current when no USB charging cable is attached for battery-operated "consumer/sink" applications
Integrated “dead battery” (RD resistors)
Over temperature protection (OTP)
Operating junction temperature from -40°C to 85°C
Complies with the latest USB type-C and USB power delivery standards
Compliant with programmable power supply (PPS)
Open-drain fault reporting

Техническая спецификация
pdfDatasheet
Высота:
0.95мм
Длина:
3.05мм
Ёмкость:
470пФ
Защита от электростатических разрядов:
Да
Количество контактов:
12
Количество элементов на чип:
1
Конфигурация диода:
Single
Минимальное напряжение пробоя:
24В
Напряжение ESD:
15кВ
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
3.05 x 3.05 x 0.95мм
Тип монтажа:
Поверхностное крепление
Тип направления:
Однонаправленный
Тип упаковки:
QFN
Ширина:
3.05мм
