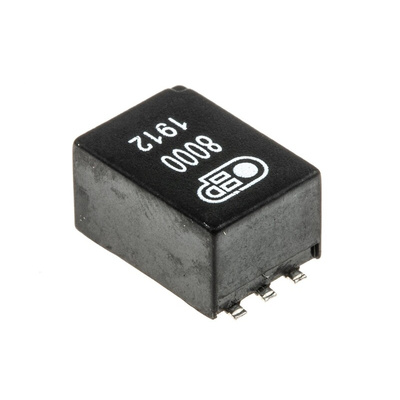

OEP8000, OEP Surface Mount Pulse Transformer 1:1 Turns Ratio, 3.6H Prim. Inductance, 111Ω Prim. Resistance, Трансформатор

2106273
Номер производителя: OEP8000Производитель: OEP
Цена за шт.
1813.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

OEP, Line Isolating Transformers

From OEP, this selection of compact encapsulated PCB and surface mount line isolating transformers are for use in data transmission applications. They are approved and certified for use in telecommunications circuits required to meet BS6305 (Speech and Non-Speech Class A) providing the line hold current is diverted from the windings by a choke or other electronic means. Constructed from resin encapsulated in a glass filled nylon box, these line isolating transformers are flame retardant to UL94-V0 requirements.

Note

Stock no. 210-6273 is a surface mount device.

Standards

BS415; EN60950; EN41003

Approvals

BABT

Approvals

BABT

Standards

BS415; EN60950; EN41003

Техническая спецификация
pdfSMD Line Isolation Transformer
pdfOEP8000 Solder profile
Вносимые потери:
4дБ
Вторичное сопротивление постоянного тока:
111Ом
Глубина:
14.2мм
Длина:
9мм
Индуктивность:
4100мкГн
Коэффициент трансформации:
1
Максимальная рабочая частота:
4кГц
Максимальная температура:
+85°C
Минимальная рабочая частота:
200Гц
Минимальная температура:
-10°C
Первичная индуктивность:
3.6H
Первичное сопротивление постоянного тока:
111Ом
Размеры:
9 x 7.3 x 14.2мм
Тип выводов:
Припой
Тип монтажа:
Поверхностное крепление
Ширина:
7.3мм
