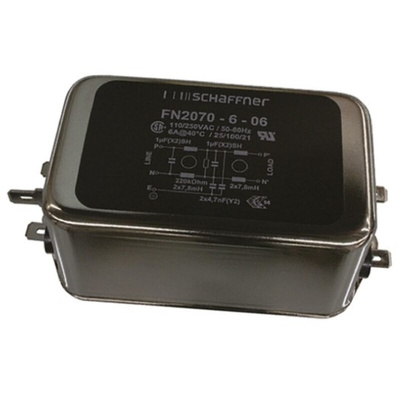

FN2070-6-06, Schaffner, FN2070 6A 250 V ac/dc DC → 400Hz, Chassis Mount EMI Filter, Fast-On, Single Phase, Фильтр

2192943
Номер производителя: FN2070-6-06Производитель: Schaffner
Цена за шт.
10822.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

FN 2070 Series

Schaffner's FN2070 two-stage filters are designed for easy and fast chassis mounting. All filters provide a high conducted attenuation performance based on chokes with high saturation resistance and excellent thermal behaviour.

Can be used in a wide range of applications such as electrical and electronic equipment, building automation, industrial applications, machinery, medical equipment and various noisy applications requiring good filter performance.

Two-stage chassis mount filters in aluminium case
Component values are selected to give improved performance in both differential and common mode, particularly at high frequencies
Connection by 0.25in Faston terminals
Optional medical versions (B type) & safety versions (A type) available

Note

FN2070 filters are also available as single- stage filters (FN2020 series)

Approvals

UL recognised, CSA Certified, VDE

Approvals

UL; CSA; VDE

Техническая спецификация
pdfSchaffner Voltage Rating Filter Labels PCN
pdfSchaffner Filter Labels Update PCN
pdfDatasheet
Высота:
45.4мм
Глубина:
113.5мм
Длина:
57.5мм
Ёмкость:
1 μF, 4.7nF
Индукция:
7.8 mH
Количество фаз:
1
Количество этажей:
Two Stage
Максимально допустимое напряжение:
250 В перем./пост. тока
Максимальный токовый рейтинг:
6A
Потеря мощности:
3.2Вт
Рабочая температура - максимальная:
+100°C
Рабочая температура - минимальная:
-25°C
Рабочая частота:
DC → 400Гц
Размеры:
57.5 x 113.5 x 45.4мм
Серия:
FN2070
Сопротивление:
220kΩ
Стиль выводов:
Fast-On
Тип монтажа:
Монтаж на шасси
Ток утечки:
0.734 mA
