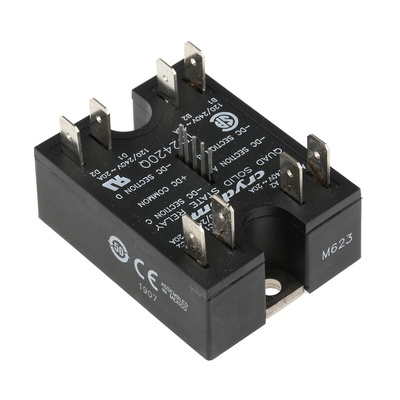

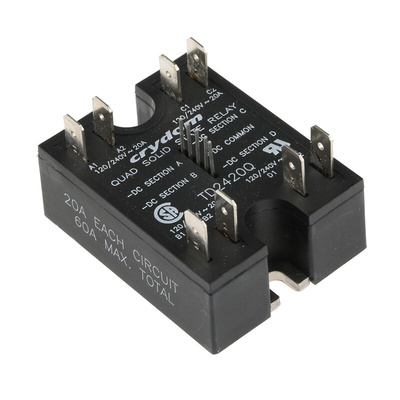

TD2420Q, Sensata / Crydom Quad Series Solid State Relay, 20 A Load, Surface Mount, 280 V Load, 15 V Control, Реле

2288599
Номер производителя: TD2420QПроизводитель: Sensata / Crydom
Цена за шт.
151593.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Sensata | Crydom Solid-State Relay, 4 to 15V DC Control Voltage Range, 0.15 to 20A Load Current Range - TD2420Q

Need a switch that turn your machinery on and off without a hitch? Pick this solid-state relay from Sensata | Crydom. As the component has no moving parts, there's minimal wear for improved durability. The unit's SCR output gives it the muscle to handle heavy industrial loads. A snubber circuit design reduces voltage amplitudes and increases to curb power dissipation for more energy-efficient operation. You'll find this device useful for medical equipment, robotics and data acquisition systems.

• Wide operating temperature range between -40°C and +80°C for use in challenging conditions
• Broad control voltage range between 4 and 15V DC for use with numerous applications
• Light weight of 109g to place minimal strain on your equipment

What are the benefits of zero-cross switching?

This type of switching activates an application when the AC source reaches the zero-voltage point, which helps to boost efficiency and reduce noise.

How large is this SSR?

Thanks to its compact dimensions of 58.4 (L) x 21.6 (H) x 45.7mm (D), it's a sure fit for tight setups.

Approvals

UL E116949; CSA LR81689; CE; ISO

Zero Voltage Relays

Note

Temperature can affect current rating; please consult the data sheet for potential derating.

Техническая спецификация
pdfQUAD SSR DATA SHEET
pdfMTBF Information
pdfDeclaration of Conformity 2014/35/EU
Встречающиеся стандарты:
CE
Высота:
21.6мм
Глубина:
45.7мм
Диапазон нагрузочного напряжения:
24 → 280В перем. тока
Диапазон рабочих температур:
-40 → +80°C
Диапазон управляющего напряжения:
4 → 15 В пост. тока
Длина:
58.4мм
Ёмкость:
10пФ
Максимальное время включения:
1/2 цикла
Максимальное напряжение нагрузки:
280 В
Максимальное напряжение управления:
15 В
Максимальный ток нагрузки:
20 A
Минимальное напряжение управления:
4 В пост. тока
Минимальный ток нагрузки:
0.15 A
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-40°C
Размеры:
58.4 x 45.7 x 21.6мм
Серия:
Quad
Тип клеммы:
Faston
Тип коммутации:
Zero Cross
Тип монтажа:
Поверхностное крепление
Тип реле:
Твердотельное реле
Ток утечки в выключенном состоянии:
10 мА
Устройства вывода:
Triac
