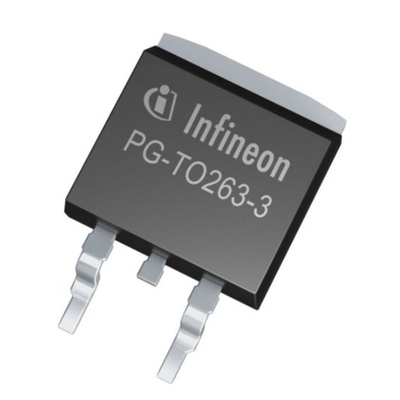

Silicon P-Channel MOSFET, 120 A, 40 V, 3-Pin D2PAK Infineon IPB120P04P4L03ATMA2

2291819
Номер производителя: IPB120P04P4L03ATMA2Производитель: Infineon
Цена за шт. (норма упаковки 5 шт)
1162.20 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

IPB120P04P4L-03, -40V, P-Ch, 3.1 mΩ max, Automotive MOSFET, D2PAK, OptiMOS™-P2

The Infineon p channel logic level MOSFET has highest current capability and 100 percent avalanche tested. It has lowest switching and conduction power losses for highest thermal efficiency.

Summary of Features

•P-channel - Logic Level - Enhancement mode
•AEC qualified
•MSL1 up to 260°C peak reflow
•175°C operating temperature
•Green package (RoHS compliant)
•100% Avalanche tested

Benefits

•No charge pump required for high side drive.
•Simple interface drive circuit
•World's lowest RDSon at 40V
•Highest current capability
•Lowest switching and conduction power losses for highest thermal efficiency
•Robust packages with superior quality and reliability
•Standard packages TO-252, TO-263, TO-220, TO-262

Potential Applications

•High-Side MOSFETs for motor bridges (half-bridges, H-bridges, 3-phase-motors)
•Bridge configuration could be realized with 40V P-Channel as high side device with no need of charge pump

Техническая спецификация
pdfDatasheet - IPB120P04P4L03ATMA2
Канал - тип:
P
Количество контактов:
3
Количество элементов на чип:
1
Максимальное напряжение стока источника:
40 В
Максимальное пороговое напряжение:
2.2В
Максимальное сопротивление стока источника:
0.0031 Ω
Максимальный непрерывный потребляемый ток:
120 A
Материал транзистора:
Silicon
Режим канала:
Enhancement
Серия:
iPB
Тип монтажа:
Поверхностное крепление
Тип упаковки:
D2PAK (TO-263)
