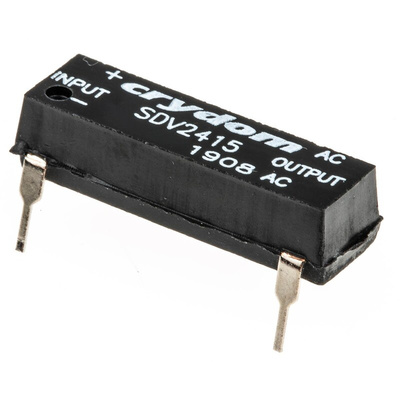

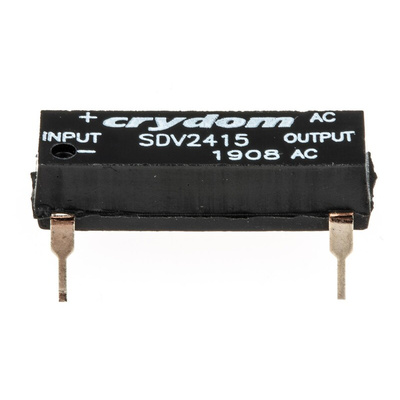

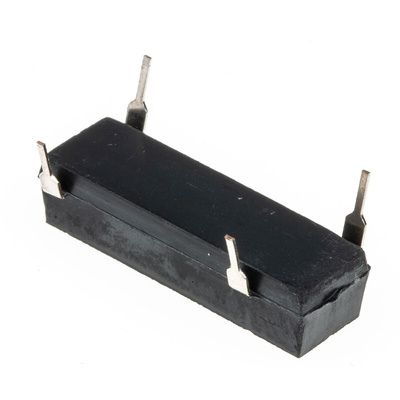

SDV2415, Sensata / Crydom SDV Series Solid State Relay, 1.5 A rms Load, PCB Mount, 280 V rms Load, 10 V dc Control, Реле

2449019
Номер производителя: SDV2415Производитель: Sensata / Crydom
Цена за шт.
6567.60 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Sensata | Crydom Solid-State Relay, 3.5 to 10V DC Control Voltage Range, Zero-Cross Switching Type - SDV Series - SDV2415

Let this Sensata | Crydom solid-state relay take control of your switching tasks. The zero-cross switching component turns on when the voltage is near 0V, minimising noise for more efficient operation. Thanks to this unit's lack of moving parts, it's a wear-resistant piece of kit that lasts for the long haul. Its 16 pins make it a cinch to mount on a PCB. Put this relay to use in industrial equipment such as electric water heaters or HVAC systems.

Features & Benefits

• Encapsulated in a thermally conductive epoxy for effective heat dissipation
• Safe for use in harsh environments, thanks to a wide operating temperature range between -30°C and +80°C
• Light weight of 2.9g puts minimal strain on your PCB
• Maximum turn-on and turn-off time of half a cycle for lightning-fast switching
• Wide control voltage range between 3 and 10V DC for versatility

Is this SSR insulated?

Yes, this unit is insulated to protect you against electric shock and to minimise the risk of damage to your equipment.

Approvals

UL, TUV

Техническая спецификация
pdfCSA 0816890000
pdfSeries SDV, SDI Data Sheet
pdfUL E116950
pdfUL REC FOR CANADA E116950
Вид упаковки:
DIP SSR
Встречающиеся стандарты:
CE, RoHS Compliant
Высота:
4.8мм
Глубина:
6.7мм
Диапазон:
Crydom
Диапазон нагрузочного напряжения:
12 → 280В перем. тока
Диапазон рабочих температур:
-30 → +80°C
Диапазон управляющего напряжения:
3.5 → 10 В пост. тока
Длина:
21.6мм
Ёмкость:
2пФ
Максимальное время включения:
1/2 цикла
Максимальное напряжение нагрузки:
280 В rms
Максимальное напряжение управления:
10 В пост. тока
Максимальный ток нагрузки:
1.5 A rms
Минимальное напряжение управления:
3.5 В пост. тока
Минимальный ток нагрузки:
0.025 A
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-30°C
Размеры:
21.59 x 6.73 x 4.8мм
Серия:
SDV
Специальные функции:
Zero Crossing
Тип клеммы:
PCB Pin
Тип коммутации:
Zero Cross
Тип монтажа:
Крепление на печатной плате
Ток утечки в выключенном состоянии:
0.01 mArms
Устройства вывода:
SCR
