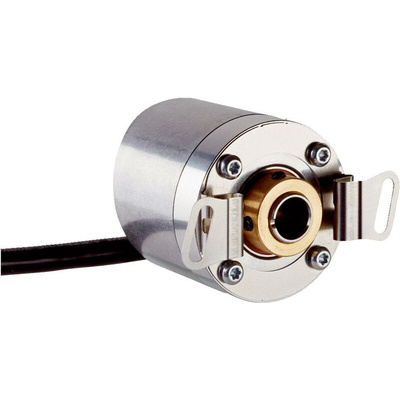

DBS36E-BBEK00400, Sick DBS36 Series Incremental Incremental Encoder, 400ppr ppr, HTL Signal, Blind Hollow Type, 8mm Shaft

2667293
Номер производителя: DBS36E-BBEK00400Производитель: Sick
Цена за шт.
43165.20 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Overview

The DBS36/50 incremental encoder is characterized by its high mechanical flexibility, excellent technical properties, and many variants. The encoders are available with housing diameters of 36 mm and 50 mm as well as various blind hollow shafts and solid shafts. Thanks to the various mounting hole patterns, servo clamps and servo grooves, and universal stator couplings, theDBS36/50 devices offer comprehensive mounting options.

All models have compact dimensions and a universal cable connection. This allows both axial and radial cable routing.

At a glance

Pulses per revolution: Up to 2,500
Housing diameter: 36 mm or 50 mm
Solid shaft and blind hollow shaft
Enclosure rating: IP65
Communication interfaces: TTL/RS-422, HTL/Push Pull, Open Collector
Connection type: Cable, cable with M12 or M23 male connector

Your Benefit

The flexible cable connection makes installation flexible and easy especially when space is limited
Tailorable to the application: Many mounting options due to various flanges and universal stator couplings
Can be used internationally thanks to shafts in both metric and inch sizes
The high mechanical flexibility and the large selection of supported accessories ensure the variants can be used in many applications
The compact housing diameter saves valuable space
The encoder has a longer service life and is more reliable in operation due to the high enclosure rating, temperature range, and
storage life

Applications

Positioning and speed measurement, e.g., in the textile industry, glass industry, drive technology, storage and conveyor technology,
in packaging machines, printing presses, and elevators

Note

Product details cover the whole product family. For details on the specifications for this individual product, please refer to the datasheet.

Техническая спецификация
pdfDatasheet - DBS36E-BBEK00400
Габаритная ширина:
37мм
Диаметр вала:
8мм
Импульсов на оборот:
400ppr
Интерфейс:
Push-Pull
Максимальные обороты:
6000об/мин
Напряжение питания:
30 В
Номинал тока:
30 мА
Общая высота:
37мм
Общая глубина:
45.4мм
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-20°C
Серия:
DBS36
Соединение - тип:
Кабель
Степень защиты IP:
IP65
Технология энкодера:
Инкрементальный
Тип вала:
Blind Hollow
Тип выходного сигнала:
HTL
Тип монтажа:
Фланцевый монтаж
Шагов на оборот:
90ppr
