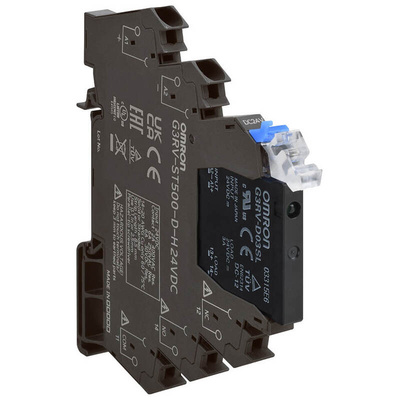

The Omron Slim line Relay is a solid state relay which offers significant space savings, vibration resistance and industry leading switching performance with a reliable design. This slim line relay has transparent case that allows for easy on site visual checks of contact state abnormalities.
High density mounting and ultra slim body
User friendly with a low insertion
Significant space savings
High speed switching type
Техническая спецификация
Datasheet - G3RV-ST500-AL 24VAC/DC
Встречающиеся стандарты:
CSA C22.2 No.14, EN 62314, IEC 60529, UL
Диапазон нагрузочного напряжения:
75 - 264V
Диапазон рабочих температур:
-30 → 55°C
Диапазон управляющего напряжения:
19.2 - 26.4 V
Конфигурация контактов:
SPDT
Максимальное время включения:
3 мс
Максимальное напряжение нагрузки:
264 В перем. тока
Максимальное напряжение управления:
24 В перем./пост. тока
Максимальный ток нагрузки:
2 A
Минимальное напряжение нагрузки:
75 В перем. тока
Минимальное напряжение управления:
21.6 В
Минимальный ток нагрузки:
100 мА
Напряжение изоляции:
2500В
Номер детали производителя:
G3RV-ST500-AL AC/DC24
Рабочая температура - максимальная:
+55°C
Рабочая температура - минимальная:
-30°C
Специальные функции:
60% Space Saving, Easy Maintenance
Тип коммутации:
High-Speed
Ток утечки в выключенном состоянии:
5 мА
