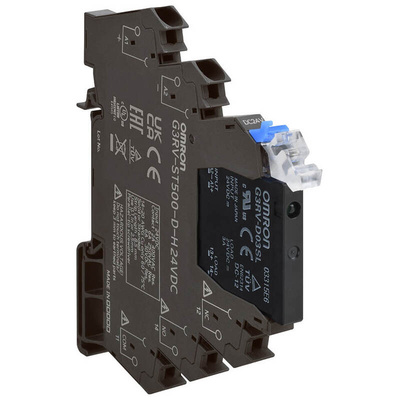

The Omron Slim line Relay is a solid state relay which offers significant space savings, vibration resistance and industry leading switching performance with a reliable design. This slim line relay has transparent case that allows for easy on site visual checks of contact state abnormalities.
Significant space savings
High speed switching type
User friendly with a low insertion
High density mounting and ultra slim body
Техническая спецификация
Datasheet - G3RV-ST700-D 24VAC/DC
Встречающиеся стандарты:
CSA C22.2 No.14, EN 62314, IEC 60529, UL
Диапазон нагрузочного напряжения:
3 - 26.4V
Диапазон рабочих температур:
-30 → 55°C
Диапазон управляющего напряжения:
19.2 - 26.4 V
Конфигурация контактов:
SPDT
Максимальное время включения:
6 мс
Максимальное напряжение нагрузки:
26.4 Vdc
Максимальное напряжение управления:
24 В перем./пост. тока
Максимальный ток нагрузки:
3 A
Минимальное напряжение нагрузки:
3 Vdc
Минимальное напряжение управления:
21.6 В
Минимальный ток нагрузки:
0.1 мА
Напряжение изоляции:
2500В
Номер детали производителя:
G3RV-ST700-D AC/DC24
Рабочая температура - максимальная:
+55°C
Рабочая температура - минимальная:
-30°C
Специальные функции:
60% Space Saving, Easy Maintenance
Тип коммутации:
High-Speed
Ток утечки в выключенном состоянии:
5 мА
Устройства вывода:
Photovoltage Coupler
