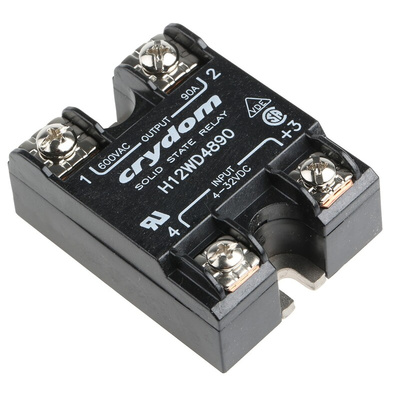

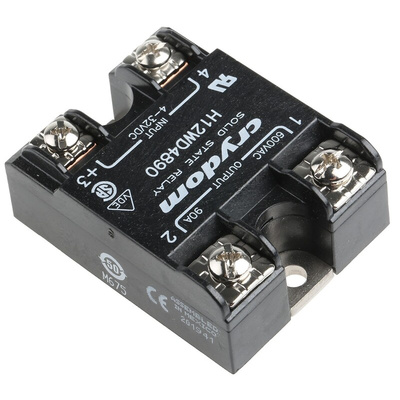

H12WD4890, Sensata / Crydom H1 Series Solid State Relay, 90 A Load, Panel Mount, 660 V ac Load, 32 V Control, Реле

2912337
Номер производителя: H12WD4890Производитель: Sensata / Crydom
Цена за шт.
43703.40 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

H12 50-90A, 480Vac, ac O/P SSRs

SCR output
AC loads to 90Amps
Load voltages up to 660Vac
Zero-voltage switching
Dimensions: H22.9 x W45.7 x D58.4mm
Terminal Type Screw; Saddle Clamp
8pF Input-Output Capacitance

Note

Heat sink not included. For load current de-rating and heat sink details see manufacturers datasheet

Caution

Derating will limit the maximum load current at temperatures above 25 °C

Approvals

UL; CSA; VDE

Sensata | Crydom Solid-State Relay, 90A Rated Load Current, 48 to 660V AC Operating Voltage Range - H1 Series - H12WD4890

Use this solid-state relay from Sensata | Crydom for high-power switching functions in your industrial environment. As the component has no moving parts, it's resistant to wear and tear for enhanced durability. A wide operating voltage range between 48 and 660V AC makes the unit compatible with a broad range of systems. The robust plastic housing offers effective insulation for increased workplace safety. You'll find this product used in control motors, medical equipment and SCR drives.

Features & Benefits

• Wide operating temperature range between -40°C and +80°C for use in demanding conditions
• Designed for panel mounting for ease of integration into your existing setup

How does a solid-state relay work?

A solid-state relay works by converting incoming electrical control signals to optical feeds via an infrared LED or similar device.

How do I choose the right solid-state relay for my application?

Ensure the electrical demands of your application, such as the current and voltage ranges, match that of the relay. The maximum load shouldn't exceed the relay's specifications to prevent failure.

Approvals

UL; CSA; VDE

Zero Voltage Relays

Note

Temperature can affect current rating; please consult the data sheet for potential derating.

Техническая спецификация
pdfUL REC / CUR E116949
pdfVDE APPROVAL 10143
pdfCSA 0816890000
pdfUL E116950
pdfUL REC FOR CANADA E116950
pdfMTBF Information
pdfDeclaration of Conformity 2014/35/EU
pdfCE Declaration of Conformity (2014/35/EU, 2015/863/EU)
pdfDatasheet - H12WD48
pdfInstruction Sheet - AC Output Panel Mount Solid State Relays
pdfLine Drawing - H12WD4890
Встречающиеся стандарты:
CSA, UL Listed
Высота:
23мм
Глубина:
45.7мм
Диапазон нагрузочного напряжения:
48 → 660В перем. тока
Диапазон рабочих температур:
-40 → +80°C
Диапазон управляющего напряжения:
4 → 32 В пост. тока
Длина:
45.7мм
Ёмкость:
8пФ
Максимальное время включения:
1/2 цикла
Максимальное напряжение нагрузки:
660 В перем. тока
Максимальное напряжение управления:
32 В
Максимальный ток нагрузки:
90 A
Минимальное напряжение нагрузки:
48 В перем. тока
Минимальное напряжение управления:
4 В пост. тока
Минимальный ток нагрузки:
150 мА
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-40°C
Размеры:
45.7 x 45.7 x 23мм
Серия:
H1
Тип клеммы:
Винт
Тип коммутации:
Zero Cross
Тип монтажа:
Крепление на панель
Ток утечки в выключенном состоянии:
1
Устройства вывода:
SCR
