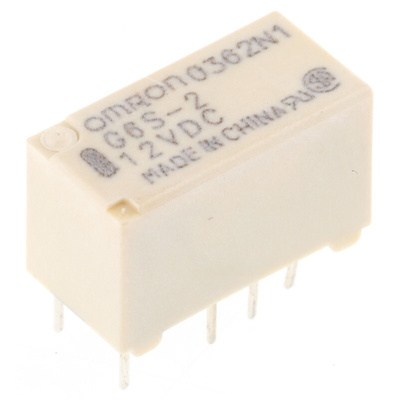

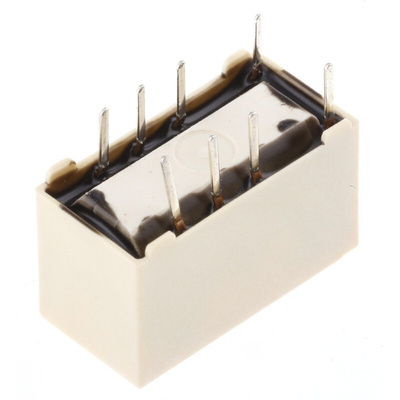

G6S-2 DC12, Omron PCB Mount Signal Relay, 12V dc Coil, 2A Switching Current, DPDT, Реле

3266900
Номер производителя: G6S-2 DC12Производитель: Omron
Цена за шт.
1799.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

G6S Series

Omron's G6S range of surface mounting relays

Fully sealed construction
High dielectric strength between coil and contacts (2000Vac) and between contacts of different polarity (1500Vac)
High impulse withstand voltages between coil and contacts, and between contacts of different polarity (2500V, 2x10 μs: Bellcore requirements)
Long terminals ideal for soldering and mounting reliability (Surface mounting terminal models)
PCB mount terminal versions now added to the range
High sensitivity with 140 mW rated power consumption
Ultra miniature (H 9.4 mm x W 7.5 mm x L 15mm)
Applicable to IRS using heat resistance material
BSI (EN60950) certified models available (-Y type)

Approvals

UL, CSA

Техническая спецификация
pdfCSA LR24825-130
pdfG6S Series Datasheet
Высота:
9.2мм
Глубина:
7.3мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
14.8мм
Изоляция катушка-контакт:
2.5кВ перем. тока
Катушка напряжение:
12В пост. тока
Количество полюсов:
2
Коммутируемый ток:
2A
Конфигурация контактов:
DPDT
Максимальная коммутируемая мощность переменного тока:
62.5VA
Максимальная коммутируемая мощность постоянного тока:
60 Вт
Максимальное коммутируемое напряжение переменного тока:
250В
Максимальное коммутируемое напряжение постоянного тока:
220В
Максимальный ток коммутации постоянного тока:
2 A
Материал контактов:
Серебряный сплав
Мощность катушки:
140мВт
Особенности:
Space Saving Inside L Terminal, Low Power Consumption, Applicable To IRS, High Saleability After IRS
Применение:
Signal
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
14.8 x 9.2 x 7.3мм
Серия:
HFD4
Сопротивление катушки:
1000Ом
Стопорящий:
Нет
Тип клеммы:
PCB Pin
Тип монтажа:
Крепление на печатной плате
Электрический ресурс:
100000 Операций
