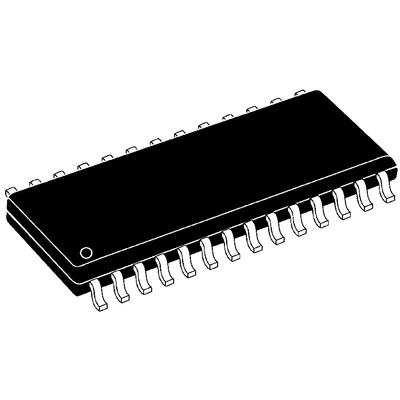

Microchip PIC16C73B-04I/SO, 8bit PIC Microcontroller, PIC16C, 4MHz, 4K EPROM, 28-Pin SOIC, Микроконтроллер

3283113
Номер производителя: PIC16C73B-04I/SOПроизводитель: Microchip
Цена за шт.
2028.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

PIC16C72/73(A)/74(A)/76/77 8-Bit Microcontrollers

The PIC16C range of Microcontrollers from Microchip are 8-bit CMOS MCUs that incorporate Microchip’s PIC® architecture into a variety of pin and package options, from space efficient 14-pin devices to feature-rich 64-pin devices. Now supplanted by Flash based variants these devices are still popular in legacy designs. For new applications PIC16F variants should be considered.

The PIC16C72/73(A)/74(A)/76/77 family of Microcontrollers is based upon Microchip’s mid-range architecture with an 8 level hardware stack and 35 14-bit instructions. These MCUs provide up to 5 MIPS, up to 14 Kbytes program memory with data memory of 368 bytes RAM. On board is a RC oscillator with ±1% accuracy.

Features

35 Instructions
8 Level Hardware Stack
22 I/O Pins – PIC16C72/73/73A/76
33 I/O Pins – PIC16C74/74A/77
2 Capture, Compare, PWM (CCP) Modules – All models except PIC16C72 which has 1 Module
5 Channel 8-bit Analogue-to-Digital Converter (ADC) – PIC16C72/73/73A/76
8 Channel 8-bit Analogue-to-Digital Converter (ADC) – PIC16C74/74A/77
Two 8-bit Timers
One 16-bit Timer
Synchronous Serial Port (SSP) with SPI and I2C
Universal Synchronous Asynchronous Receiver Transmitter (USART/SCI) – All models except PIC16C72
Parallel Slave Port – Models PIC16C74/74A/77 only
Watchdog Timer (WDT)
Power-on Reset (POR)
Power-up Timer (PWRT)
Oscillator Start-up Timer (OST)
Brown-out Reset (BOR)
In-Circuit Serial Programming (ICSP)

Техническая спецификация
pdfDatasheet
ADC:
5 x 8 бит
Архитектура набора команд:
RISC
Высота:
2.39мм
Длина:
18.08мм
Каналы USB:
0
Количество единиц PWM:
2 x 10 бит
Количество единиц АЦП:
1
Количество каналов CAN:
0
Количество каналов Ethernet:
0
Количество каналов I2C:
1
Количество каналов LIN:
0
Количество каналов PCI:
0
Количество каналов SPI:
1
Количество каналов UART:
0
Количество каналов USART:
1
Количество контактов:
28
Максимальная частота:
4МГц
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-40 °C
Размер ОЗУ:
192 B
Размер программной памяти:
4K x 14 слов
Размеры:
18.08 x 7.59 x 2.39мм
Тип монтажа:
Поверхностное крепление
Тип памяти программ:
EPROM
Тип упаковки:
SOIC
Типичное напряжение питания:
4 → 5.5 В
Фамилия:
PIC16C
Ширина:
7.59мм
Ширина шины данных:
8бит
Широтно-импульсная модуляция:
2 (10 bit) (CCP)
Ядро устройства:
PIC
