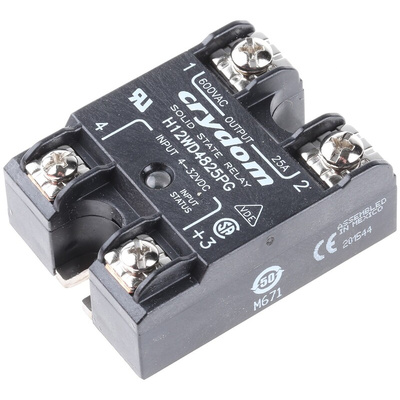

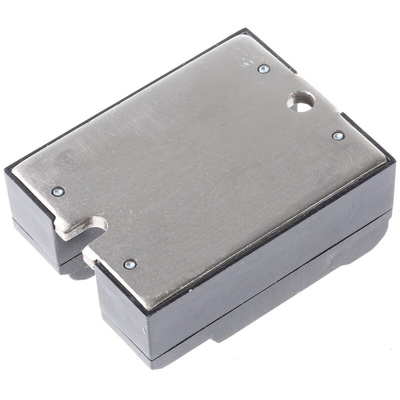

H12WD4825PG, Sensata / Crydom H12 Series Solid State Relay, 25 A Load, Panel Mount, 660 V ac Load, 32 V Control, Реле

3583031
Номер производителя: H12WD4825PGПроизводитель: Sensata / Crydom
Цена за шт.
21997.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

SSRs with Built In Overvoltage Protection AC Switching 10A to 125A

Overvoltage and transient protection
Zero Voltage Switching
Solid State reliability
Status indicating LED
Microprocessor compatible input
Terminal Type Screw; Saddle Clamp
Operating Temperature Range -40 to +80°C
Dimensions: H22.9 x W45.7 x D58.4
Input to output Capacitance: 8pF

Note

Heat sink not included. For load current de-rating and heat sink details see manufacturers datasheet

Caution

Derating will limit the maximum load current at temperatures above 25 °C

Approvals

UL Recognised; C-UL Recognised; VDE (including Protection)

Approvals

UL Recognised; C-UL Recognised; VDE (Including Protection)

Zero Voltage Relays

Note

Temperature can affect current rating; please consult the data sheet for potential derating.

Техническая спецификация
pdfDatasheet
pdfDeclaration of Conformity 2014/35/EU
pdfCE Declaration of Conformity (2014/35/EU, 2015/863/EU)
Высота:
22.9мм
Глубина:
45.7мм
Диапазон нагрузочного напряжения:
48 → 660В перем. тока
Диапазон рабочих температур:
-40 → +80°C
Диапазон управляющего напряжения:
4 → 32 В пост. тока
Длина:
58.4мм
Максимальное время включения:
10мс
Максимальное напряжение нагрузки:
660 В перем. тока
Максимальное напряжение управления:
32 В
Максимальный ток нагрузки:
25 A
Минимальное напряжение нагрузки:
48 В перем. тока
Минимальное напряжение управления:
4 В пост. тока
Минимальный ток нагрузки:
150 мА
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-40°C
Размеры:
58.4 x 45.7 x 22.9мм
Серия:
H12
Тип клеммы:
Винт
Тип коммутации:
Zero Cross
Тип монтажа:
Крепление на панель
Ток утечки в выключенном состоянии:
1 мА
Устройства вывода:
SCR
