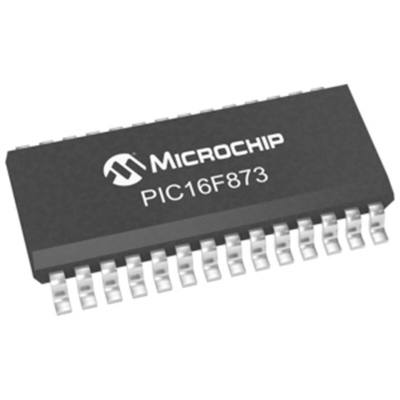

Microchip PIC16F873-04/SO, 8bit PIC Microcontroller, PIC16F, 4MHz, 256 x 8 words, 8K x 14 words Flash, 28-Pin SOIC, Микроконтроллер

3793036
Номер производителя: PIC16F873-04/SOПроизводитель: Microchip
Цена за шт.
1996.80 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

PIC16F873/874/876/877 8-Bit Flash Microcontrollers

The PIC16F range of microcontrollers from Microchip are 8-bit MCUs that incorporate Microchip’s PIC® architecture into a variety of pin and package options, from space efficient 14-pin devices to feature-rich 64-pin devices. Devices with Baseline, Mid-Range or Enhanced Mid-Range architecture are available with numerous different peripheral combinations, giving designers flexibility and choice for their applications.

The PIC16F873/874/876/877 family of microcontrollers is based upon Microchip’s Mid-Range core with an 8 level deep hardware stack and 35 instructions. These MCUs provide up to 5 MIPS, 3.5 Kbytes program memory, 128 bytes RAM and EEPROM of 64 bytes.

Microcontroller Features

20 MHz Max. CPU Speed
35 Instructions
8 Level Hardware Stack
22 I/O Pins – PIC16F873/876
33 I/O Pins – PIC16F874/877
Power-On Reset (POR)
Brown-Out Reset (BOR)
Power-Up Timer (PWRT)
Oscillator Start-Up Timer (OST)
Watchdog Timer (WDT)
In-Circuit Serial Programming (ICSP)
In-Circuit Debug (ICD)

Peripherals

10-bit Analogue-to-Digital Converter (ADC) - PIC16F873/876 5 Channels, PIC16F874/877 8 Channels
Two Capture, Compare, PWM (CCP) Modules
Two 8-bit Timers
One 16-bit Timer
Synchronous Serial Port (SSP) with SPI and I2C
Universal Synchronous Asynchronous Receiver Transmitter (USART)
Parallel Slave Port (PSP) – PIC16F874/877 Models Only

Техническая спецификация
pdfDatasheet
ADC:
5 x 10 бит
Архитектура набора команд:
RISC
Высота:
2.39мм
Длина:
18.08мм
Каналы USB:
0
Количество единиц PWM:
2 x 10 бит
Количество единиц АЦП:
1
Количество каналов CAN:
0
Количество каналов Ethernet:
0
Количество каналов I2C:
1
Количество каналов LIN:
0
Количество каналов PCI:
0
Количество каналов SPI:
1
Количество каналов UART:
0
Количество каналов USART:
1
Количество контактов:
28
Максимальная частота:
4МГц
Рабочая температура - максимальная:
+70 °C
Рабочая температура - минимальная:
0 °C
Размер ОЗУ:
192 B
Размер программной памяти:
256 x 8 words, 8K x 14 words
Размеры:
18.08 x 7.59 x 2.39мм
Тип монтажа:
Поверхностное крепление
Тип памяти программ:
Flash
Тип упаковки:
SOIC
Типичное напряжение питания:
4 → 5.5 В
Фамилия:
PIC16F
Ширина:
7.59мм
Ширина шины данных:
8бит
Широтно-импульсная модуляция:
2 (10 bit) (CCP)
Ядро устройства:
PIC
