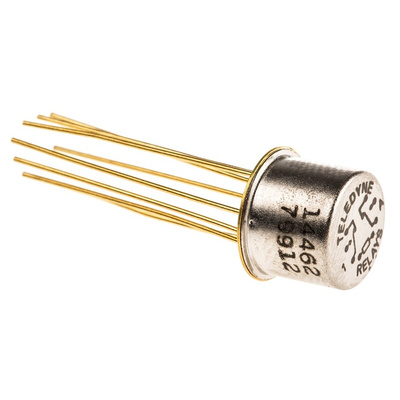

ER412-12A, Teledyne PCB Mount RF Relay, 12V dc Coil, DPDT, Реле

3999385
Номер производителя: ER412-12AПроизводитель: Teledyne
Цена за шт.
40868.10 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Teledyne DPDT RF Relay

The Teledyne ER412 series PCB mount DPDT hermetically sealed relay is actuated with 12VDC coil voltage. This relay has a gold-plated metal alloy contact which assures excellent high current and dry circuit switching capabilities. Its inherently low intercontact capacitance and contact circuit losses, the relay has proven to be an excellent ultraminiature RF switch for frequency ranges well into the UHF spectrum.

Features and Benefits

Coil resistance is 390ohm
Dimensions are 9.4mm x 10.29mm x 9.86mm
EMI shielding
Highly ESD resistant
Operating temperature ranging between -65°C and 125°C
Switching ranging between 10μA and 10mV to 28VDC
High force/mass ratios for resistance to shock and vibration
Unique uniframe design, providing high magnetic efficiency and mechanical rigidity

Certifications

ANSI/ESD S20.20:2014
BS EN 61340-5-1:2007

Техническая спецификация
pdfSeries 412 Established Reliability T05 Relays
pdf412 Series Relay Data Sheet
pdfElectromechanical Relays Selection Guide Data Sheet
Вносимые потери:
0.4 dB @ 1 GHz
Время работы, в том числе отказов:
2мс
Высота:
9.86мм
Глубина:
10.29мм
Диаметр:
9.4мм
Диапазон рабочих температур:
-65 → +125°C
Длина:
9.4мм
Изоляция:
35 dB @ 2.0 GHz
Катушка напряжение:
12В пост. тока
Классификация коммутационных реле:
Универсальное реле
Контактное напряжение:
28В пост. тока
Конфигурация контактов:
DPDT
Коэффициент напряжения стоячей волны VSWR:
1.07 ГГцпри 1.0
Материал контактов:
Золоченый
Мощность катушки:
450мВт
Напряжение переключения:
28В пост. тока
Рабочая температура - максимальная:
+125°C
Рабочая температура - минимальная:
-65°C
Размеры:
9.4 x 10.29 x 9.86мм
Сопротивление катушки:
390Ом
Сопротивление контакта:
100 мОм
Срок службы:
10000000циклов
Тип клеммы:
Сквозное отверстие
Тип монтажа:
Крепление на печатной плате
Тип реле:
Радиочастотное реле
