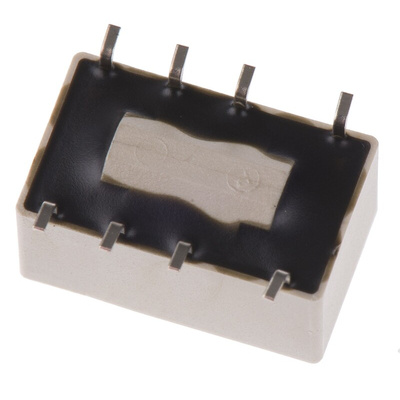

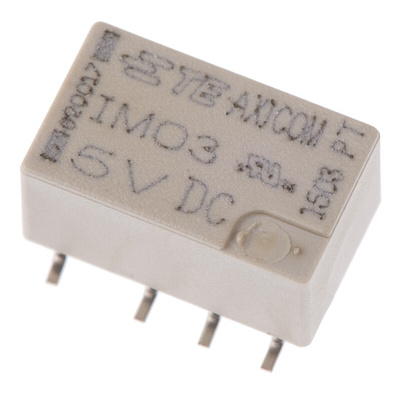

IM03GR, TE Connectivity Surface Mount Signal Relay, 5V dc Coil, 2A Switching Current, DPDT, Реле

4227063
Номер производителя: IM03GRПроизводитель: TE Connectivity
Цена за шт.
1676.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Telecom/Signal Relay IM Series

Slimline and low profile - 10x6x5.65 mm
Gull wing SMT legs
Bifurcated contacts, gold plated
Hermetically sealed (RT V), IP67
High mechanical shock resistance up to 300G functional, 500G survival
Insulation resistance at 500Vdc >109Ω
High surge capability - meets Telcordia TR-NWT-001089 (2 / 10 μs) & EC 60950 (10 / 700 μs)

Approvals

UL

TE Connectivity Non-latching Relay

The TE Connectivity IM series PCB mount Slimline low profile telecom non-latching relay has a contact configuration of DPDT. It is actuated with 5VDC coil voltage and 2A switching current. This relay has SMT gull-wing legs and hermetically sealed construction.

Features and Benefits

Coil power is 140mW
Coil resistance is 178ohm
Gold-plated bifurcated contacts
High mechanical shock resistance is up to 300G functional, 500G survival
High surge capability
Insulation resistance at 500VDC >10^9ohm

Certifications

UL approved

Техническая спецификация
pdfTechnical Drawing 1
pdfTechnical Drawing 2
pdfDatasheet
pdfProduct Change Notification
Высота:
5.65мм
Глубина:
6мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
10мм
Изоляция катушка-контакт:
1.5кВ
Катушка напряжение:
5В пост. тока
Количество полюсов:
2
Коммутируемый ток:
2A
Конфигурация контактов:
DPDT
Максимальная коммутируемая мощность переменного тока:
62.5VA
Максимальная коммутируемая мощность постоянного тока:
60 Вт
Максимальное коммутируемое напряжение переменного тока:
250В перем. тока
Максимальное коммутируемое напряжение постоянного тока:
220В пост. тока
Максимальный ток коммутации постоянного тока:
2 A
Материал контактов:
Золоченый
Мощность катушки:
140мВт
Особенности:
Bifurcated Contacts, Low Coil Power Consumption
Применение:
Signal
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
10 x 6 x 5.65мм
Серия:
IM
Сопротивление катушки:
178Ω
Стопорящий:
Нет
Тип клеммы:
Сквозное отверстие
Тип монтажа:
Поверхностное крепление
