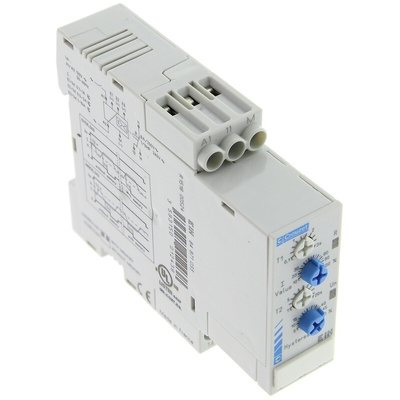

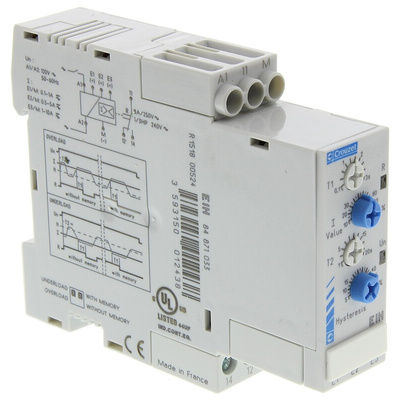

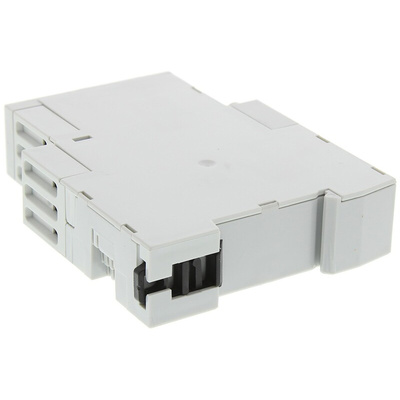

84871033, Crouzet Current Monitoring Relay, SPDT, DIN Rail, Реле контроля

Relè per controllo di corrente - EIH

Relè per il controllo del superamento dei limiti inferiore
Superiore impostati per la corrente, montaggio su guida DIN 22,5mm
Le seguenti caratteristiche sono applicabili a tutti i modelli

Controllo di corrente c.a./c.c. senza memoria: quando il valore della corrente controllata, alternata o continua, raggiunge il valore di soglia che appare sulla faccia anteriore, il relè di uscita cambia stato dopo il ritardo T1. Quando la corrente scende al di sotto della soglia dell'isteresi, o quando si interrompe l'alimentazione, il relè torna istantaneamente nello stato iniziale.

Controllo della corrente c.a./c.c. con memoria: quando la corrente controllata, alternata o continua, raggiunge il valore di soglia che appare sulla faccia anteriore, dopo il ritardo T1 il relè di uscita cambia stato e rimane bloccato in tale posizione. Per azzerare la funzione di memorizzazione, è necessario scollegare l'alimentazione ausiliaria.

Funzione di controllo delle sovracorrenti (Superiore): il ritardo all'accensione T2 impedisce il rilevamento dei picchi di corrente dovuti allo spunto di avvio dei motori. Il ritardo T1 al superamento verso l'alto del valore di soglia garantisce l'immunità ai transitori e ad altre interferenze, impedendo di conseguenza l'attivazione errata del relè di uscita.

Funzione di controllo delle sottocorrenti (inferiore): il ritardo all'accensione T2 impedisce il verificarsi di passaggi di corrente. Il ritardo T1 al superamento verso il basso del valore di soglia garantisce l'immunità ai cali di corrente casuali, impedendo di conseguenza attivazioni errate del relè di uscita.

Controllo di correnti c.a. e c.c.
Intervalli di misura da 2 a 500mA (EIL) e da 0,1 a 10A (EIH)
Valore di soglia ed isteresi regolabili separatamente
Misurazione di correnti superiori o inferiori al limite tramite selettore DIP
Precisione delle misure garantita da un microcontrollore

Note

all'interno dell'unità, il polo negativo dell'alimentazione ausiliaria e quello del circuito di misura sono collegati tra loro.
Per il funzionamento del relè per il controllo di corrente modello EIT è necessario un trasformatore di corrente appropriato.

Crouzet Voltage, Current, Phase & Motor Protection

A Range of EIH Monitoring Relays from Crouzet. All models are excellent quality and highly reliable.

• Current transformer fitted by passing a cable through the front
• AC current threshold adjustable from 1 to 20 A AC (30 Hz to 400 Hz) via button on front
• Relay output 5 A - 250 V AC - 1 N/O contact
• Multivoltage power supply : 100 to 230 V AC 50-60 Hz
• 24 V AC / DC

UL E198086

Datasheet
