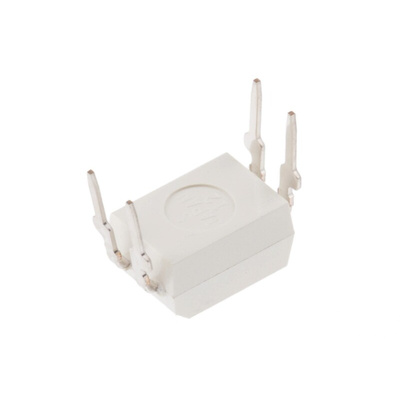

G3VM-61A1, Omron G3VM Series Solid State Relay, 0.5 A Load, PCB Mount, 60 V ac Load, 1.3 V Control, Реле

4801043
Номер производителя: G3VM-61A1Производитель: Omron
Цена за шт.
663.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

G3VM MOSFET SSR

Solid-state relay with MOSFET output and photo-LED input
Combines advantages of mechanical and solid state technology
Low on-resistance and output capacitance
Long life
Wide range of models available
Ideal for telecom solutions, including line seizing, switching, hook switching, line transformer control and other phone functions

G3VM-61A1 MOS FET General Purpose Series SSR – Solid State Relay.

The G3VM-61A1 MOS FET relay is part of the upgraded G3VM-61A/D series offers a wealth of benefits required from maintenance free relays. SPST-NO (normally open), DIP (dual inline) relay with 4-pin. This series relay is designed for switching minute and analogue signals.

Features and Benefits G3VM-61A1 SSR – Solid Sate Relay.

•MOS FET Solid state relay.
•DIP4 (dual in-line).
•SMT
•Contact form SPST-NO 1a (normally open).
•PCB Terminals.
•4 Relay terminals.
•Load voltage 60 V.
•Load current 500 mA max.
•Maximum resistance with output ON 1 Ω.
•Current leakage when relay is open 1000 nA max.
•Capacitance between terminals 130 pF.
•SSR -Turn ON time 2 ms max.
•SSR -Turn OFF time 0.5 ms max.
•Dielectric strength between I/O 2500 Vrms.
•Switches analogue signals.
•High I/O isolation.
•RoHS Compliant.

Additional Features G3VM-61A1 General Purpose SSR – Solid State Relay.

•Long operational life.
•Small leakage current.
•SSR has excellent shock resistance.
•High insulation.
•Silent operation.
•High-speed switching.
•Control the micro analogue signal.
•Photo-LED input.
•Status output.
•Compact
•Operating temperature, ambient -20°C to +65°C, no icing or condensation.
•Soldering temperature 260°C.

Other Application Examples.

•Machine tool.
•Customized power supply.
•Factory automation.
•Security equipment.
•Amusement systems.

Техническая спецификация
pdfMOS FET Relay Selection Guide
pdfDatasheet
pdfOmron Types of Solid State Relay
Вид упаковки:
PDIP
Высота:
3.7мм
Глубина:
6.4мм
Диапазон нагрузочного напряжения:
0 → 60В перем. тока
Диапазон рабочих температур:
-40 → +85°C
Диапазон управляющего напряжения:
Максимум 1.3 В
Длина:
4.6мм
Конфигурация контактов:
SPST
Максимальное напряжение нагрузки:
60 В перем. тока
Максимальное напряжение управления:
1.3 В
Максимальный ток нагрузки:
0.5 A
Минимальное напряжение нагрузки:
0 В перем. тока
Минимальный ток нагрузки:
500 мА
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
4.58 x 6.4 x 3.65мм
Серия:
G3VM
Тип клеммы:
PCB Pin
Тип коммутации:
Постоянный ток
Тип монтажа:
Крепление на печатной плате
Ток утечки в выключенном состоянии:
50 мА
Устройства вывода:
MOSFET
