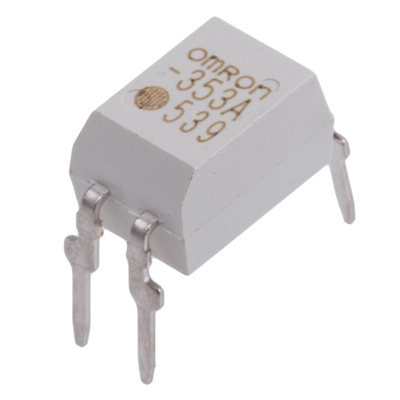

G3VM-353A, Omron G3VM Series Solid State Relay, 0.15 A Load, PCB Mount, 350 V ac Load, 1.3 V Control, Реле

4801065
Номер производителя: G3VM-353AПроизводитель: Omron
Цена за шт.
869.70 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

G3VM MOSFET SSR

Solid-state relay with MOSFET output and photo-LED input
Combines advantages of mechanical and solid state technology
Low on-resistance and output capacitance
Long life
Wide range of models available
Ideal for telecom solutions, including line seizing, switching, hook switching, line transformer control and other phone functions

G3VM-353A MOS FET General Purpose Series SSR – Solid State Relay.

The G3VM-353A relay is part of the upgraded G3VM-W series offering a wealth of benefits. NC (normally closed) through hole, DIP 4 (dual inline) package relay with 4 PCB relay terminals and a load voltage of 350 V.

Features and Benefits G3VM-353A General Purpose SSR – Solid Sate Relay.

•MOS FET Solid state relay.
•DIP 4 – (dual in line package)
•Contact form SPST-NC 1b (normally closed).
•Through hole relay.
•PCB Terminals.
•4 Relay terminals.
•Load voltage 350 V ac.
•Load current 150 mA max.
•Maximum resistance with output ON 15 Ω.
•Current leakage when relay is open 1000 nA max.
•Capacitance between terminals 85 pF.
•SSR -Turn ON time 1 ms max.
•SSR -Turn OFF time 3 ms max.
•Dielectric strength between I/O 2500 Vrms.
•RoHS Compliant.

Additional Features G3VM-353A General Purpose SSR – Solid State Relay.

•Long operational life.
•Small leakage current.
•SSR has excellent shock resistance.
•High insulation.
•Silent operation.
•High-speed switching.
•Control the micro analogue signal.
•Photo-LED input.
•Status output.
•Compact

Other Application Examples.

•Test and measurement equipment.
•Communication equipment.
•Industrial equipment.
•Power circuit.
•Security equipment.

Техническая спецификация
pdfMOS FET Relay Selection Guide
pdfDatasheet
pdfOmron Types of Solid State Relay
Вид упаковки:
PDIP
Высота:
3.7мм
Глубина:
6.4мм
Диапазон нагрузочного напряжения:
0 → 350В перем. тока
Диапазон рабочих температур:
-40 → +85°C
Диапазон управляющего напряжения:
Максимум 1.3 В
Длина:
4.6мм
Конфигурация контактов:
SP-NC
Максимальное напряжение нагрузки:
350 В перем. тока
Максимальное напряжение управления:
1.3 В
Максимальный ток нагрузки:
0.15 A
Минимальное напряжение нагрузки:
0 В перем. тока
Минимальный ток нагрузки:
100 мА
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
4.58 x 6.4 x 3.65мм
Серия:
G3VM
Тип клеммы:
PCB Pin
Тип коммутации:
Постоянный ток
Тип монтажа:
Крепление на печатной плате
Ток утечки в выключенном состоянии:
50 мА
Устройства вывода:
MOSFET
