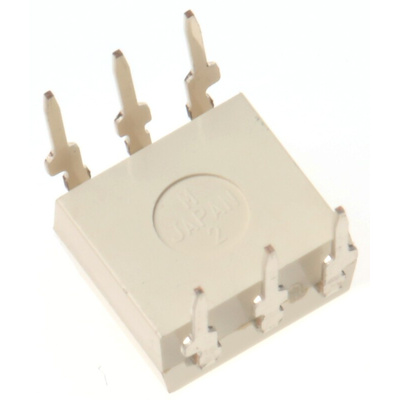

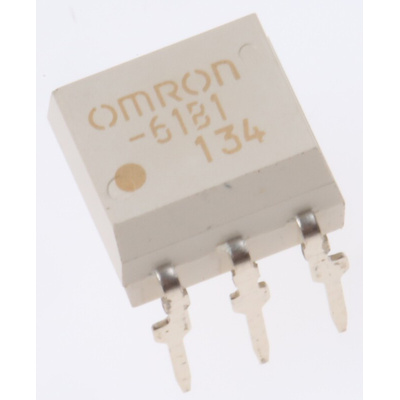

G3VM-61B1, Omron G3VM Series Solid State Relay, 0.5 A Load, PCB Mount, 60 V ac Load, 1.3 V Control, Реле

4801166
Номер производителя: G3VM-61B1Производитель: Omron
Цена за шт.
713.70 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

G3VM MOSFET SSR

Solid-state relay with MOSFET output and photo-LED input
Combines advantages of mechanical and solid state technology
Low on-resistance and output capacitance
Long life
Wide range of models available
Ideal for telecom solutions, including line seizing, switching, hook switching, line transformer control and other phone functions

G3VM-61B1 MOS FET General Purpose Series SSR – Solid State Relay.

The G3VM-61B1 MOS FET relay is part of the upgraded G3VM-61B/E series offering a wealth of benefits required from maintenance free relays. SPST-NO (normally open), DIP (dual inline) surface mounted package relay with 6-pins. This series relay is designed for switching minute and analogue signals.

Features and Benefits G3VM-61B1 SSR – Solid Sate Relay.

•MOS FET Solid state relay.
•Surface mounted relay terminals.
•DIP6 (dual in-line).
•Contact form SPST-NO 1a (normally open). SPST-NC 1b (normally closed).
•6 Relay terminals.
•Load voltage 60 V.
•Load current 500 mA max.
•Maximum resistance with output ON 1 Ω.
•Current leakage when relay is open 1000 nA max.
•Capacitance between terminals 130 pF.
•SSR -Turn ON time 2 ms max.
•SSR -Turn OFF time 0.5 ms max.
•Dielectric strength between I/O 2500 Vrms.
•Switches analogue signals.
•RoHS Compliant.

Additional Features G3VM-61B1 General Purpose SSR – Solid State Relay.

•Long operational life.
•Small leakage current.
•SSR has excellent shock resistance.
•High insulation.
•Silent operation.
•High-speed switching.
•Control the micro analogue signal.
•Photo-LED input.
•Status output.
•Compact
•Operating temperature, ambient -20°C to +65°C, no icing or condensation.

Other Application Examples.

•Machine tool.
•Customized power supply.
•Factory automation.
•Security equipment.
•Amusement systems.

Техническая спецификация
pdfMOS FET RelaysTechnical Information
pdfMOS FET Relay Selection Guide
pdfOmron Types of Solid State Relay
Вид упаковки:
PDIP
Высота:
3.7мм
Глубина:
6.4мм
Диапазон нагрузочного напряжения:
0 → 60В перем. тока
Диапазон рабочих температур:
-40 → +85°C
Диапазон управляющего напряжения:
Максимум 1.3 В
Длина:
7.1мм
Конфигурация контактов:
SPST
Максимальное напряжение нагрузки:
60 В перем. тока
Максимальное напряжение управления:
1.3 В
Максимальный ток нагрузки:
0.5 A
Минимальное напряжение нагрузки:
0 В перем. тока
Минимальный ток нагрузки:
500 мА
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
7.12 x 6.4 x 3.65мм
Серия:
G3VM
Тип клеммы:
PCB Pin
Тип коммутации:
Постоянный ток
Тип монтажа:
Крепление на печатной плате
Ток утечки в выключенном состоянии:
50 мА
Устройства вывода:
MOSFET
