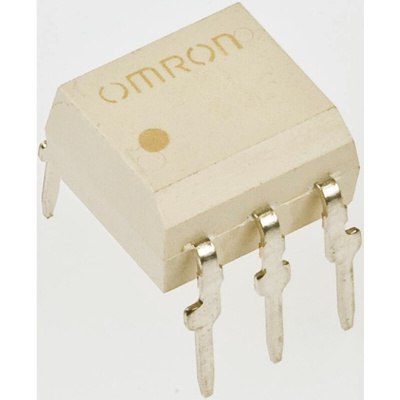

G3VM-401B, Omron G3VM Series Solid State Relay, 0.12 A Load, PCB Mount, 400 V ac Load, 1.3 V Control, Реле

4801201
Номер производителя: G3VM-401BПроизводитель: Omron
Цена за шт.
908.70 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

G3VM MOSFET SSR

Solid-state relay with MOSFET output and photo-LED input
Combines advantages of mechanical and solid state technology
Low on-resistance and output capacitance
Long life
Wide range of models available
Ideal for telecom solutions, including line seizing, switching, hook switching, line transformer control and other phone functions

G3VM-401B MOS FET Analog-Switching Series SSR – Solid State Relay.

The G3VM-401B Analog-switching MOS FET relay is part of the upgraded G3VM-4N series offering a wealth of benefits required from maintenance free relays. SPST-NO (normally open), DIP (dual inline) Thru-hole package relay with 6-pin PCB relay terminals, high speed and a load voltage of 400 V.

Features and Benefits G3VM-401B SSR – Solid Sate Relay.

•MOS FET Solid state relay.
•Surface mounted relay terminals.
•DIP 6 – (package)
•Contact form SPST-NO 1a (normally open).
•Through hole relay.
•PCB Terminals.
•6 Relay terminals.
•Load voltage 400 V ac.
•Load current 120 mA max.
•Maximum resistance with output ON 17 Ω.
•Current leakage when relay is open 1000 nA max.
•Capacitance between terminals 40 pF.
•SSR -Turn ON time 1 ms max.
•SSR -Turn OFF time 1 ms max.
•Dielectric strength between I/O 2500 Vrms.
•RoHS Compliant.

Additional Features G3VM-401B SSR – Solid State Relay.

•Long operational life.
•Small leakage current.
•SSR has excellent shock resistance.
•High insulation.
•Silent operation.
•High-speed switching.
•Control the micro analogue signal.
•Photo-LED input.
•Status output.
•Compact

Other Application Examples.

•Test and measurement equipment.
•Electronic automatic exchange systems.
•FA systems.

Техническая спецификация
pdfMOS FET RelaysTechnical Information
pdfG3VM-401B Data Sheet
pdfMOS FET Relay Selection Guide
pdfOmron Types of Solid State Relay
Вид упаковки:
PDIP
Высота:
3.7мм
Глубина:
6.4мм
Диапазон нагрузочного напряжения:
0 → 400В перем. тока
Диапазон рабочих температур:
-40 → +85°C
Диапазон управляющего напряжения:
Максимум 1.3 В
Длина:
7.1мм
Конфигурация контактов:
SPST
Максимальное напряжение нагрузки:
400 В перем. тока
Максимальное напряжение управления:
1.3 В
Максимальный ток нагрузки:
0.12 A
Минимальное напряжение нагрузки:
0 В перем. тока
Минимальный ток нагрузки:
120 мА
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
7.12 x 6.4 x 3.65мм
Серия:
G3VM
Тип клеммы:
PCB Pin
Тип коммутации:
Постоянный ток
Тип монтажа:
Крепление на печатной плате
Ток утечки в выключенном состоянии:
50 мА
Устройства вывода:
MOSFET
