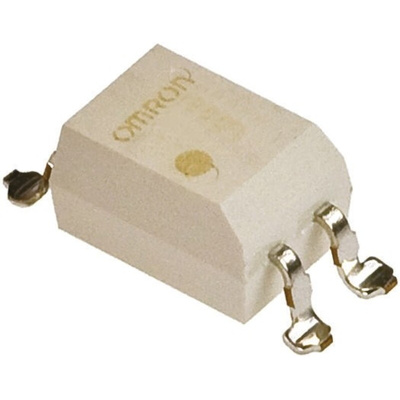

G3VM-401D, Omron G3VM Series Solid State Relay, 0.12 A Load, Surface Mount, 400 V ac Load, 1.3 V Control, Реле

4801245
Номер производителя: G3VM-401DПроизводитель: Omron
Цена за шт.
908.70 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

G3VM MOSFET SSR

Solid-state relay with MOSFET output and photo-LED input
Combines advantages of mechanical and solid state technology
Low on-resistance and output capacitance
Long life
Wide range of models available
Ideal for telecom solutions, including line seizing, switching, hook switching, line transformer control and other phone functions

G3VM-401D MOS FET General Purpose Series SSR – Solid State Relay.

The G3VM-401D MOS FET relay offers a wealth of benefits required from maintenance free relays. SPST-NO (normally open), DIP (dual inline) Thru-hole package relay with 4-pin PCB relay terminals, high speed and a load voltage of 400 V.

Features and Benefits G3VM-401D SSR – Solid Sate Relay.

•MOS FET Solid state relay.
•Surface mounted relay terminals.
•DIP 4 – (package)
•SMT
•Contact form SPST-NO 1a (normally open).
•Through hole relay.
•PCB Terminals.
•4 Relay terminals.
•Load voltage 400 V ac.
•Load current 120 mA max.
•Maximum resistance with output ON 18 Ω.
•Current leakage when relay is open 1000 nA max.
•Capacitance between terminals 40 pF.
•SSR -Turn ON time 1 ms max.
•SSR -Turn OFF time 1 ms max.
•Dielectric strength between I/O 2500 Vrms.
•RoHS Compliant.

Additional Features G3VM-401D SSR – Solid State Relay.

•Long operational life.
•Small leakage current.
•SSR has excellent shock resistance.
•High insulation.
•Silent operation.
•High-speed switching.
•Control the micro analogue signal.
•Photo-LED input.
•Status output.
•Compact

Other Application Examples.

•Test and measurement equipment.
•Communication equipment.
•Security equipment.
•Industrial equipment.
•Power circuit.

Техническая спецификация
pdfG3VM 401AD Data Sheet
pdfMOS FET RelaysTechnical Information
pdfMOS FET Relay Selection Guide
pdfOmron Types of Solid State Relay
Вид упаковки:
SMD4
Высота:
3.7мм
Глубина:
6.4мм
Диапазон нагрузочного напряжения:
0 → 400В перем. тока
Диапазон рабочих температур:
-40 → +85°C
Диапазон управляющего напряжения:
Максимум 1.3 В
Длина:
4.6мм
Конфигурация контактов:
SPST
Максимальное напряжение нагрузки:
400 В перем. тока
Максимальное напряжение управления:
1.3 В
Максимальный ток нагрузки:
0.12 A
Минимальное напряжение нагрузки:
0 В перем. тока
Минимальный ток нагрузки:
120 мА
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
4.58 x 6.4 x 3.65мм
Серия:
G3VM
Тип клеммы:
PCB Pin
Тип коммутации:
Постоянный ток
Тип монтажа:
Поверхностное крепление
Ток утечки в выключенном состоянии:
50 мА
Устройства вывода:
MOSFET
