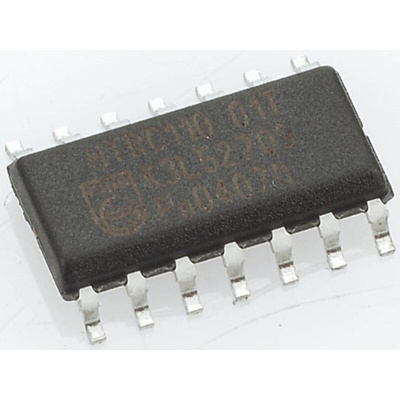

74HC Family Logic Gates, Nexperia
A range of NXP standard Logic Gates from the 74HC Family of CMOS Logic ICs. The 74HC Family use silicon gate CMOS technology to achieve operating speeds similar to the LSTTL family but with the low power consumption of standard CMOS integrated circuits.
High-Speed CMOS Logic
Operating Voltage: 2 to 6 V
Compatibility: Input CMOS, Output CMOS
74HC Family
Техническая спецификация
ESD Control Selection Guide V1DatasheetВход триггера Шмитта:
Нет
Высота:
1.45мм
Длина:
8.75мм
Испытательное состояние задержки распространения:
50пФ
Количество входов за проход:
3
Количество контактов:
14
Количество элементов:
3
Логическая функция:
AND
Максимальное время задержки распространения при максимальном CL:
100 ns @ 2 V, 17 ns @ 6 V, 20 ns @ 4.5 V
Максимальный высокий уровень выходного тока:
-5.2мА
Максимальный низкий уровень выходного тока:
5.2мА
Напряжение питания - максимальное:
6 В
Напряжение питания - минимальное:
2 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
8.75 x 4 x 1.45мм
Семейство логики:
HC
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOIC
Ширина:
4мм
