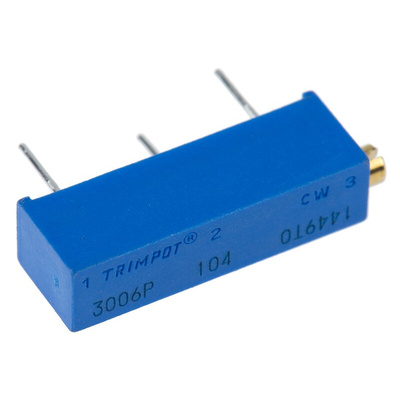

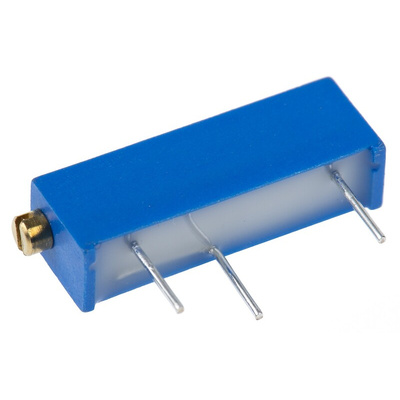

3006P-1-104LF, Bourns 3006 Series 15-Turn Through Hole Cermet Trimmer Resistor with Pin Terminations, 100kΩ ±10% 0.75W ±100ppm/°C

5219057
Номер производителя: 3006P-1-104LF Производитель: Bourns
Цена за шт.
256.00 руб. *

Срок поставки: 4-6 недель

+

* Цена с НДС справочная. Возможно ее увеличение на стоимость доставки по России и сертификации.

19mm ( in.) 750mW Rectangular End Adjust 3006 Series Standard

Bourns Standard 3006P Series 19mm ( in.) rectangular end adjust cermet trimmer with a power rating @ 70°C of 750mW. The 3006P series cermet trimmer’s wiper idles at the end of its travel and is sealed to withstand immersion board washing.

Nominal 15 turn Adjustment Angle
Panel mounting adaptor available, stock no. 107-6878

Power 0.75W
Effective Travel (Nominal) 15 turns
Resistance Tolerance ±10%
Voltage Maximum 400V
Temperature Coefficient ±100ppm/°C
End Resistance 1% or 2Ω (whichever is greater)
Operating Torque 5.0 oz.in.
Rotational Life 200 Cycles
Operating Temperature -55°C → +125°C
Contact Resistance Variation (Max.) 1% or 1Ω (whichever is greater)
Dimensions (LxHxW) 19.05 x 6.35 x 4.83 mm
Lead Pitch 12.70 mm (1, 3); 5.08mm (2, 3)
Pin Diameter 0.51mm
Linear Or Logarithmic Linear
https://uk.rs-online.com/largeimages/LF107660-10.gif
Multi-Turn 19mm-32mm-Cermet

Техническая спецификация
pdfDatasheet

Высота:
6.35мм
Глубина:
4.83мм
Длина:
20.57мм
Максимальное сопротивление:
100 кОм
Мощность номинальная:
0.75Вт
Ориентация:
Side Adjust
Отклонение:
±10%
Рабочая температура - максимальная:
+125°C
Рабочая температура - минимальная:
-55°C
Размеры:
20.57 x 4.83 x 6.35мм
Серия:
3006
Стиль выводов:
Pin
Температурный коэффициент:
±100ppm/°C
Тип монтажа:
Сквозное отверстие
Число витков:
15
