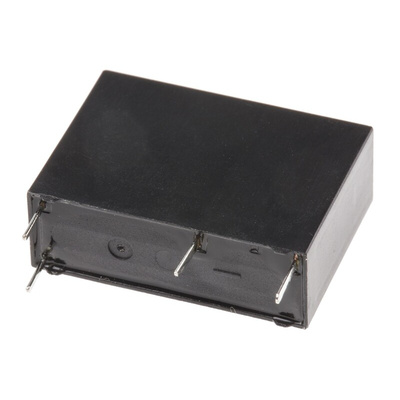

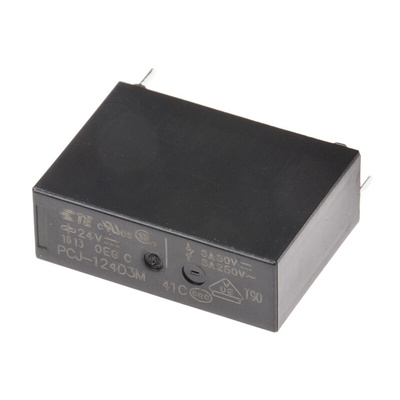

PCJ-124D3M, TE Connectivity PCB Mount Power Relay, 24V dc Coil, 3A Switching Current, SPST, Реле

5330902
Номер производителя: PCJ-124D3MПроизводитель: TE Connectivity
Цена за шт.
417.30 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

TE Connectivity PCJ Series Miniature Power PCB Relay

PCJ series miniature power through hole mount PCB relays with a 200 mW sensitive coil and 8mm creepage/clearance. These PCJ series miniature power relays have Class A 3A silver nickel contacts apart from part numbers PCJ-xxxxxx-WG000M which are in accordance with IEC 60335-1 (domestic appliances) which have Class F 5A silver nickel contacts. Part numbers suffixed with H (eg PCJ-xxxxxxH) are wash tight, all other models are flux proof. Typical applications for these PCJ series miniature power relays are domestic appliances.

Sensitive coil 200 mW
8mm creepage and clearance
Ambient temperature; -40 to +90°C / -40 to +105°C
Contact material; AgNi
Dimensions (mm); H 15, W 7, D 18.2

Approvals

UL; CSA; VDE

Approvals

UL; CSA; VDE

Техническая спецификация
pdfDatasheet
Высота:
15мм
Глубина:
7мм
Длина:
20.4мм
Изоляция катушка-контакт:
4кВrms
Катушка напряжение:
24В пост. тока
Количество полюсов:
1
Коммутируемый ток:
3A
Конфигурация контактов:
SPST
Максимальная коммутируемая мощность переменного тока:
750ВA
Максимальная коммутируемая мощность постоянного тока:
200 Вт
Максимальное коммутируемое напряжение переменного тока:
400В
Максимальное коммутируемое напряжение постоянного тока:
30В пост. тока
Материал контактов:
Серебряный сплав
Мощность катушки:
200мВт
Применение:
Power
Рабочая температура - максимальная:
+90°C
Рабочая температура - минимальная:
-40°C
Серия:
PCJ
Сопротивление катушки:
2880Ω
Срок службы:
100000 циклов
Стопорящий:
Нет
Тип клеммы:
Сквозное отверстие
Тип монтажа:
Крепление на печатной плате
