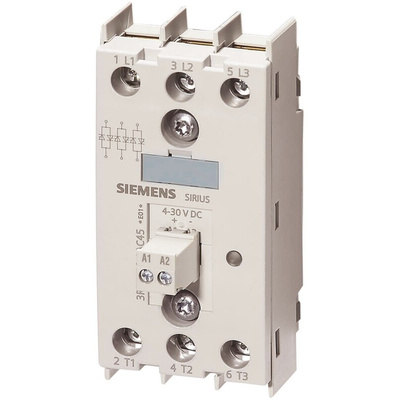

3RF22 - Semiconductor Relays
3-phase switching
Zero-cross switching
Screw terminal
Plug-in control terminal
LED display
Compact design, 45mm overall width
Approvals
CE
Zero Voltage Relays
Note
Temperature can affect current rating; please consult the data sheet for potential derating.
Техническая спецификация
3RF22551AC45 Datasheet
Диапазон нагрузочного напряжения:
48 → 600В
Диапазон рабочих температур:
-25 → +60°C
Диапазон управляющего напряжения:
4 → 30 В пост. тока
Конфигурация контактов:
3P-NO
Максимальное время включения:
1/2 цикла + 1 мс
Максимальное напряжение нагрузки:
600 В
Максимальное напряжение управления:
30 В пост. тока
Максимальный ток нагрузки:
55 A
Минимальное напряжение нагрузки:
48 В
Минимальное напряжение управления:
4 В пост. тока
Минимальный ток нагрузки:
0.5 A
Рабочая температура - максимальная:
+60°C
Рабочая температура - минимальная:
-25°C
Размеры:
45 x 47.5 x 95мм
Тип коммутации:
Zero Cross
Тип монтажа:
Крепление на панель
Ток утечки в выключенном состоянии:
10 мА
Устройства вывода:
Тиристор
