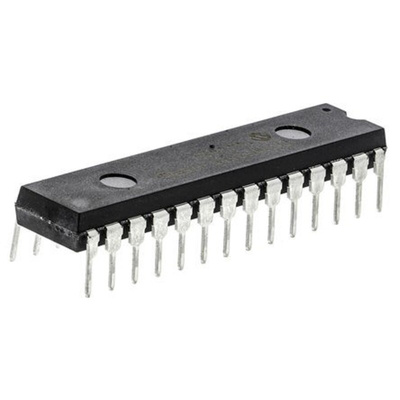

Microchip PIC18F2525-I/SP, 8bit PIC Microcontroller, PIC18F, 40MHz, 1.024 kB, 48 kB Flash, 28-Pin SPDIP, Микроконтроллер

6230689
Номер производителя: PIC18F2525-I/SPПроизводитель: Microchip
Цена за шт.
2390.70 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

PIC18F2525/2620/4525/4620 8-Bit Microcontrollers

The PIC18F Microcontrollers from Microchip are the most capable 8-bit devices within Microchip’s offer. Available within the range is CAN, LIN and Ethernet capability as part of a comprehensive range of peripherals to meet the needs of embedded applications and versions featuring XLP (Extreme Low-Power) Technology for where power consumption is a key consideration.

The PIC18F2525/2620/4525/4620 family of microcontrollers is based upon Microchip’s PIC18 architecture offering a 31 level hardware stack and 75 instructions. These MCUs provide up to 10 MIPS, up to 64 Kbytes program memory with RAM of 3968 bytes and data EEPROM of 124 bytes. On board is a configurable RC oscillator.

Microcontroller Features

40 MHz Max. CPU Speed
75 Instructions – 83 with Extended Instruction Set Enabled
31 Level Hardware Stack
Internal Oscillator – Selectable frequencies from 8 MHz to 31 kHz
25 I/O Pins – PIC18F2525/2620 Models
36 I/O Pins – PIC18F4525/4620 Models
nanoWatt Technology
Power-On Reset (POR)
Power-Up Timer (PWRT)
Oscillator Start-Up Timer (OST)
Brown-Out Reset (BOR)
Extended Watchdog Timer (WDT)
High/Low-Voltage Detection (HLVD) Module
In-Circuit Serial Programming (ICSP)
In-Circuit Debug (ICD)

Peripherals

10-bit Analogue to Digital Converter (ADC) – PIC18F2525/2620 10 Channel; PIC18F4525/4620 13 Channel
Capture, Compare, PWM Modules – PIC18F2525/2620 x 2; PIC18F4525/4620 x 1
One Enhanced Capture, Compare, PWM Module – PIC18F4525/4620 Models Only
Two Comparators
One 8-bit Timer
Three 16-bit Timers
Master Synchronous Serial Port (MSSP) Module with SPI and I2C
Enhanced Universal Synchronous Asynchronous Receiver Transmitter (EUSART)

Техническая спецификация
pdfDatasheet
ADC:
10 x 10 бит
Архитектура набора команд:
RISC
Высота:
3.81мм
Длина:
35.56мм
Каналы USB:
0
Количество единиц PWM:
2
Количество единиц АЦП:
1
Количество каналов CAN:
0
Количество каналов Ethernet:
0
Количество каналов I2C:
1
Количество каналов LIN:
0
Количество каналов PCI:
0
Количество каналов SPI:
1
Количество каналов UART:
0
Количество каналов USART:
1
Количество контактов:
28
Максимальная частота:
40МГц
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-40 °C
Размер ОЗУ:
3.986 kB
Размер программной памяти:
1.024 kB, 48 kB
Размеры:
1.4 x 0.295 x 0.15in
Тип монтажа:
Сквозное отверстие
Тип памяти программ:
Flash
Тип упаковки:
SPDIP
Типичное напряжение питания:
4.2 → 5.5 В
Фамилия:
PIC18F
Ширина:
0.295in
Ширина шины данных:
8бит
Широтно-импульсная модуляция:
2 (CCP)
Ядро устройства:
PIC
