SN74LVC Series, Texas Instruments
Low-Voltage CMOS logic
Single gate package
Operating Voltage: 1.65 to 5.5 V
Compatibility: Input LVTTL/TTL, Output LVCMOS
74LVC Family
Техническая спецификацияESD Control Selection Guide V1
Вход триггера Шмитта:
Нет
Испытательное состояние задержки распространения:
50пФ
Количество входов за проход:
2
Максимальное время задержки распространения при максимальном CL:
4.2 нс при 3.3 В, 5.2 нс при 2.7 В
Максимальный высокий уровень выходного тока:
-24мА
Максимальный низкий уровень выходного тока:
24мА
Напряжение питания - максимальное:
3.6 В
Напряжение питания - минимальное:
1.65 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C

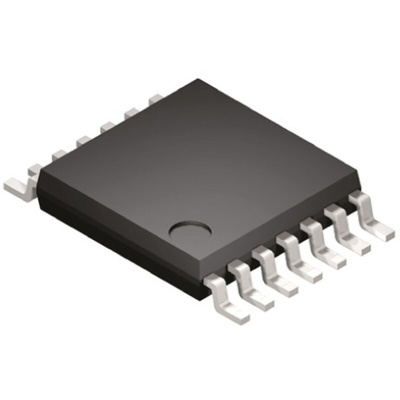

Размеры:
5 x 4.4 x 1.15мм
Тип монтажа:
Поверхностное крепление
