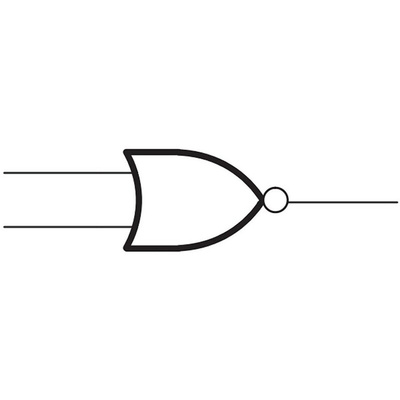

4000 Series Logic Gates, Texas Instruments
Texas Instruments range of standard Logic Gates from the 4000 Series CMOS Logic Family
4000 CMOS Logic Family, Texas Instruments
CMOS Family devices
Wide operating voltage range: 3 to 18V
Техническая спецификация
ESD Control Selection Guide V1
Вход триггера Шмитта:
Нет
Испытательное состояние задержки распространения:
50пФ
Количество входов за проход:
3
Максимальное время задержки распространения при максимальном CL:
120 ns @ 10 V, 250 ns @ 5 V, 90 ns @ 15 V
Максимальный высокий уровень выходного тока:
-4.2мА
Максимальный низкий уровень выходного тока:
4.2мА
Напряжение питания - максимальное:
18 В
Напряжение питания - минимальное:
3 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-55 °C

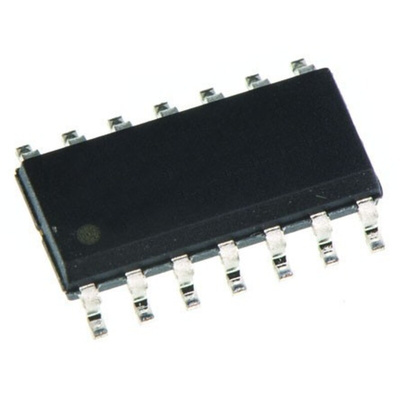

Размеры:
8.65 x 3.91 x 1.58мм
Тип монтажа:
Поверхностное крепление
