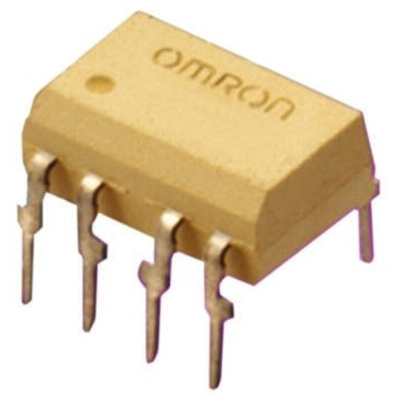

G3VM-355CR, Omron G3VM Series Solid State Relay, 0.12 A Load, PCB Mount, 350 V ac Load, 1.3 V Control, Реле

6838961
Номер производителя: G3VM-355CRПроизводитель: Omron
Цена за шт.
2769.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

G3VM MOSFET SSR

Solid-state relay with MOSFET output and photo-LED input
Combines advantages of mechanical and solid state technology
Low on-resistance and output capacitance
Long life
Wide range of models available
Ideal for telecom solutions, including line seizing, switching, hook switching, line transformer control and other phone functions

G3VM-355CR MOS FET General Purpose Series SSR – Solid State Relay.

The G3VM-355CR General purpose MOS FET relay offers a wealth of benefits required from maintenance free relays. SPST NO/NC (normally open) (normally closed), DIP (dual inline) Thru-hole package relay with 8-pin PCB relay terminals, high speed and a load voltage of 350 V.

Features and Benefits G3VM-355CR General Purpose SSR – Solid Sate Relay.

•MOS FET Solid state relay.
•Surface mounted relay terminals.
•Contact form SPST-NO 1a (normally open) SPST-NC 1b (normally closed).
•Through hole relay.
•PCB Terminals.
•8 Relay terminals.
•Load voltage 350 V ac.
•Load current 120 mA max.
•Maximum resistance with output ON 15 Ω.
•Current leakage when relay is open 1000 nA max.
•Capacitance between terminals 65 pF.
•SSR -Turn ON time 1 ms max.
•SSR -Turn OFF time 3 ms max.
•Dielectric strength between I/O 2500 Vrms.
•RoHS Compliant.

Additional Features G3VM-355CR General Purpose SSR – Solid State Relay.

•Long operational life.
•Small leakage current.
•SSR has excellent shock resistance.
•High insulation.
•Silent operation.
•High-speed switching.
•Control the micro analogue signal.
•Photo-LED input.
•Status output.
•Compact

Other Application Examples.

•Test and measurement equipment.
•Communication equipment.
•Security equipment.

Техническая спецификация
pdfMOS FET Relays G3VM Series Data Sheet
pdfMOS FET Relay Selection Guide
pdfOmron Types of Solid State Relay
Вид упаковки:
PDIP
Высота:
3.7мм
Глубина:
6.4мм
Диапазон нагрузочного напряжения:
0 → 350В перем. тока
Диапазон рабочих температур:
-40 → +85°C
Диапазон управляющего напряжения:
Максимум 1.3 В
Длина:
9.7мм
Конфигурация контактов:
SPDT
Максимальное напряжение нагрузки:
350 В перем. тока
Максимальное напряжение управления:
1.3 В
Максимальный ток нагрузки:
0.12 A
Минимальное напряжение нагрузки:
0 В перем. тока
Минимальный ток нагрузки:
100 мА
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
9.66 x 6.4 x 3.65мм
Серия:
G3VM
Тип клеммы:
PCB Pin
Тип коммутации:
Постоянный ток
Тип монтажа:
Крепление на печатной плате
Ток утечки в выключенном состоянии:
50 мА
Устройства вывода:
MOSFET
