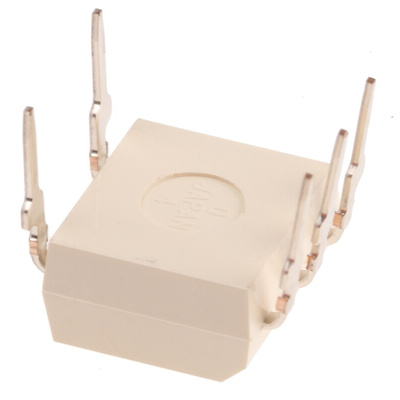

G3VM-61BR, Omron G3VM Series Solid State Relay, 2.5 A Load, PCB Mount, 60 V ac Load, 1.5 V Control, Реле

6839037
Номер производителя: G3VM-61BRПроизводитель: Omron
Цена за шт.
3338.40 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

G3VM MOSFET SSR

Solid-state relay with MOSFET output and photo-LED input
Combines advantages of mechanical and solid state technology
Low on-resistance and output capacitance
Long life
Wide range of models available
Ideal for telecom solutions, including line seizing, switching, hook switching, line transformer control and other phone functions

G3VM-61BR MOS FET General Purpose Series SSR – Solid State Relay.

The G3VM-61BR MOS FET relay offers a wealth of benefits required from maintenance free relays. SPST-NO (normally open), DIP (dual inline) Thru-hole package relay with 6-pin PCB. This series relay is designed for switching minute analogue signals.

Features and Benefits G3VM-61BR SSR – Solid Sate Relay.

•MOS FET Solid state relay.
•DIP6 (dual in-line).
•Contact form SPST-NO 1a (normally open).
•Through hole relay.
•6 Relay terminals.
•Load voltage 60 V.
•Load current 3000 mA max.
•Maximum resistance with output ON 0.65 Ω.
•Current leakage when relay is open 10 nA max.
•Capacitance between terminals 400 pF.
•SSR -Turn ON time 1.5 ms max.
•SSR -Turn OFF time 0.4 ms max.
•Dielectric strength between I/O 2500 Vrms.
•Switches minute analogue signals.
•RoHS Compliant.

Additional Features G3VM-61BR General Purpose SSR – Solid State Relay.

•Long operational life.
•Small leakage current.
•SSR has excellent shock resistance.
•High insulation.
•Silent operation.
•High-speed switching.
•Control the micro analogue signal.
•Photo-LED input.
•Status output.
•Compact
•Operating temperature, ambient -20°C to +60°C, no icing or condensation.

Other Application Examples.

•Test and measurement equipment.
•Security equipment.

Техническая спецификация
pdfMOS FET Relays G3VM Series Data Sheet
pdfMOS FET Relay Selection Guide
pdfDatasheet
pdfOmron Types of Solid State Relay
Вид упаковки:
PDIP
Высота:
3.7мм
Глубина:
6.4мм
Диапазон нагрузочного напряжения:
0 → 60В перем. тока
Диапазон рабочих температур:
-20 → +85°C
Диапазон управляющего напряжения:
Максимум 1.48 В
Длина:
7.1мм
Конфигурация контактов:
SPST-NO
Максимальное напряжение нагрузки:
60 В перем. тока
Максимальное напряжение управления:
1.5 В
Максимальный ток нагрузки:
2.5 A
Минимальное напряжение нагрузки:
0 В перем. тока
Минимальный ток нагрузки:
2.5 A
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-20°C
Размеры:
7.12 x 6.4 x 3.65мм
Серия:
G3VM
Тип клеммы:
PCB Pin
Тип коммутации:
Постоянный ток
Тип монтажа:
Крепление на печатной плате
Ток утечки в выключенном состоянии:
30 мА
Устройства вывода:
MOSFET
