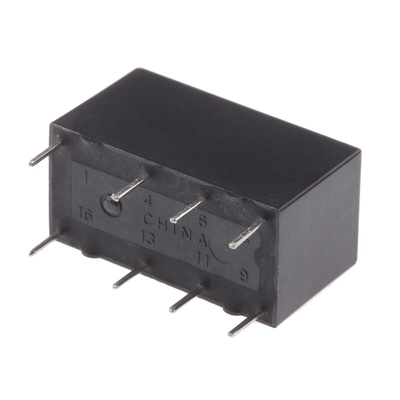

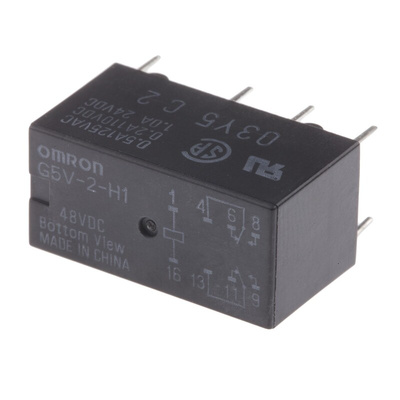

G5V-2-H Series
Miniature PCB relays with high-sensitivity coil for signal circuits
H1 types are ultra high sensitivity
Fully sealed
Conform to FCC Part 68 requirements
Approvals
UL, CSA
Техническая спецификация
PCB Relay g5v2 Data Sheet
Диапазон рабочих температур:
-25 → +70°C
Изоляция катушка-контакт:
1кВ перем. тока
Катушка напряжение:
48В пост. тока
Конфигурация контактов:
DPDT
Максимальная коммутируемая мощность переменного тока:
62.5VA
Максимальная коммутируемая мощность постоянного тока:
24 Вт
Максимальное коммутируемое напряжение переменного тока:
125В
Максимальное коммутируемое напряжение постоянного тока:
125В
Максимальный ток коммутации постоянного тока:
1 A
Материал контактов:
Золоченый
Особенности:
Conforms to FCC Part 68 Requirements, Bifurcated Contacts
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-25°C
Размеры:
20.5 x 10 x 11.5mm
Сопротивление катушки:
7600Ω
Срок службы:
15000000 (Электрический) циклов
Тип клеммы:
Сквозное отверстие
Тип монтажа:
Крепление на печатной плате
Электрический ресурс:
10^5 Operations
