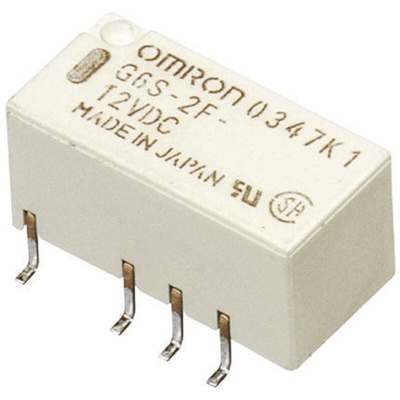

Omron G6S Series
Fully sealed construction
High dielectric strength between coil and contacts (2000Vac) and between contacts of different polarity (1500Vac)
High impulse withstand voltages between coil and contacts, and between contacts of different polarity (2500V, 2x10 μs: Bellcore requirements)
EN60950/EN41003 supplementary insulation-certified type available, see G6S 2FY types
Approvals
UL, CSA
Техническая спецификация
Surface-Mounting Signal Relay – G6S Data Sheet
Диапазон рабочих температур:
-40 → +85°C
Изоляция катушка-контакт:
1.5кВ перем. тока
Катушка напряжение:
12В пост. тока
Конфигурация контактов:
DPDT
Максимальная коммутируемая мощность переменного тока:
62.5VA
Максимальная коммутируемая мощность постоянного тока:
60 Вт
Максимальное коммутируемое напряжение переменного тока:
250В
Максимальное коммутируемое напряжение постоянного тока:
220В
Максимальный ток коммутации постоянного тока:
2 A
Материал контактов:
Серебряный сплав
Особенности:
Space Saving Inside L Terminal, Low Power Consumption, Applicable To IRS, High Saleability After IRS
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
14.8 x 9.2 x 7.3мм
Сопротивление катушки:
720Ом
Тип клеммы:
Поверхностное крепление
Тип монтажа:
Поверхностное крепление
Электрический ресурс:
100000 Операций
