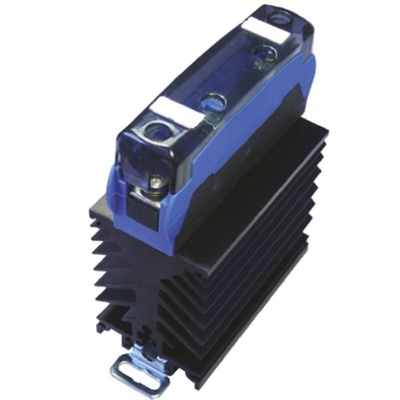

Single Phase Solid State Relays, Celpac Series
Celduc range of compact solid state relays with integral heat sink for DIN Rail mounting.
Zero voltage switching
LED indication
DIN Rail mount
Zero Voltage Relays
Note
Temperature can affect current rating; please consult the data sheet for potential derating.
Техническая спецификация
Datasheet - SUM865070
Product Guide
Solid State Relays & Contactors celpac 2G
Встречающиеся стандарты:
CE, cURus 100kA, EAC
Диапазон:
celpac Ready to use
Диапазон нагрузочного напряжения:
24 → 510В перем. тока
Диапазон рабочих температур:
-40 → +80°C
Диапазон управляющего напряжения:
3.5 → 32 В пост. тока
Максимальное время включения:
10мс
Максимальное напряжение нагрузки:
510 В перем. тока
Максимальное напряжение управления:
32 В пост. тока
Максимальный ток нагрузки:
40 A
Минимальное напряжение нагрузки:
24 В перем. тока
Минимальное напряжение управления:
3.5 В пост. тока
Минимальный ток нагрузки:
5 мА
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-40°C
Размеры:
98 x 45 x 73.5мм
Тип коммутации:
Zero Cross
Тип монтажа:
Крепление на панель
Тип реле:
Single Phase Solid State Contactor
Ток утечки в выключенном состоянии:
1 мА
Устройства вывода:
Тиристор
