SHF-001T-0.8BS, JST NH, SM Series Female Crimp Terminal, 28AWG Min, 22AWG Max, Контакты

6881303
Номер производителя: SHF-001T-0.8BSПроизводитель: JST
Цена за шт. (норма упаковки 100 шт)
11.70 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

SM & NH Series Contacts and Crimp Tool

Crimp socket contacts for the JST NH and SM connector series:

• 392-2385 BHF-001T-0.8BS (Loose crimp socket contacts)

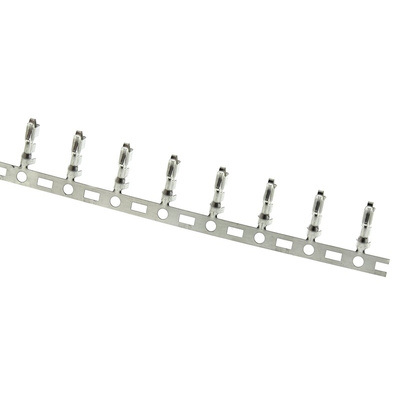

• 688-1303 SHF-001T-0.8BS (Continuous strip-mounted contacts)

Hand-operated ratchet crimping tools for use with BHF-001T-0.8BS contacts:

• 392-7166 YC-122R
• 688-0859 WC-122

JST SM series connectors are very reliable wire to wire connectors for high density, small current applications. SHF-001T-0.8BS is a Socket Contact for VH series connectors in crimp style, made of phosphor bronze with a tin-plated finish.

Features

2.5mm Wire to board

Highly reliable contact housing

High contact pressure

2.5mm Wire to Board, JST NH Series

Техническая спецификация
pdfDatasheet
Для использования с:
NH and SM Connector Housings
Концевая заделка:
Crimp
Максимальное контактное сопротивление:
20мОм
Максимальный размер провода AWG:
22AWG
Максимальный размер провода мм²:
0.3мм²
Максимальный ток:
3A
Материал контактов:
Фосфорная бронза
Минимальный размер провода AWG:
28AWG
Минимальный размер провода мм²:
0.08мм²
Покрытие контактов:
Олово
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-25°C
Род:
Female
Серия:
NH, SM
