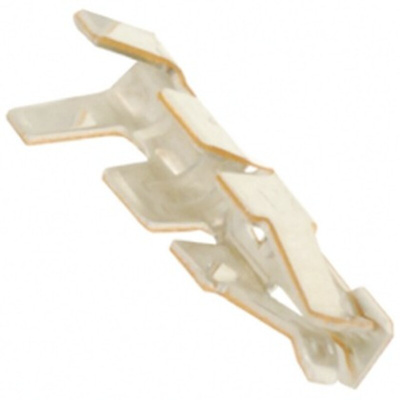

SPHD-001T-P0.5, JST PA, PBV, PHD Series Female Crimp Terminal, 26AWG Min, 22AWG Max, Контакты

6881381
Номер производителя: SPHD-001T-P0.5Производитель: JST
Цена за шт. (норма упаковки 100 шт)
11.70 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

JST PHD Series Crimp Contacts

JST’s range of PHD series crimp contacts for use in PHD 2.0mm series crimp receptacle housings are a robust and reliable connection method for a range of application. These crimp receptacle contacts are made from phosphor bronze with a tin plating and accept wire size ranges of 28-24 AWG or 26-22 AWG.

PHD Series
918-2814 26 AWG - 22 AWG PHD Series contact - Standard Pack
165-7913 26 AWG - 22 AWG PHD Series contact - Bulk Bag
918-2817 26 AWG - 24 AWG PHD Series contact - Standard Pack
165-7927 26 AWG - 24 AWG PHD Series contact - Bulk Bag
688-1381 26 AWG - 22 AWG PHD Series contact - Standard Pack
688-1385 26 AWG - 24 AWG PHD Series contact - Standard Pack

A hand crimp tool (stock number 688-0880) is available for use with 28-24 AWG crimp contacts.
An extraction tool is also available, see stock number 688-0871.

2.0mm Wire to Board JST - PHD Series

The PHD Series is a 2.0mm (.079") pitch, crimp style, double-row, Wire-to-Board connector. It is designed to meet the demand for high density and low-profile connection.

Техническая спецификация
pdfDatasheet
pdfDatasheet
Для использования с:
PA, PBV and PHD Connector Housings
Концевая заделка:
Crimp
Максимальное контактное сопротивление:
20мОм
Максимальный размер провода AWG:
22AWG
Максимальный размер провода мм²:
0.3мм²
Максимальный ток:
3A
Материал контактов:
Фосфорная бронза
Минимальный размер провода AWG:
26AWG
Минимальный размер провода мм²:
0.1мм²
Покрытие контактов:
Олово
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-25°C
Род:
Female
Серия:
PA, PBV, PHD
