PNP Darlington Transistors, ON Semiconductor
Standards
Manufacturer Part Nos with S or NSV prefix are automotive qualified to AEC-Q101 standard.
The ON Semiconductor MJ11015G is a 30A, 120V PNP Darlington bipolar power transistor. It is designed to be used as an output device for general purpose amplifier applications.

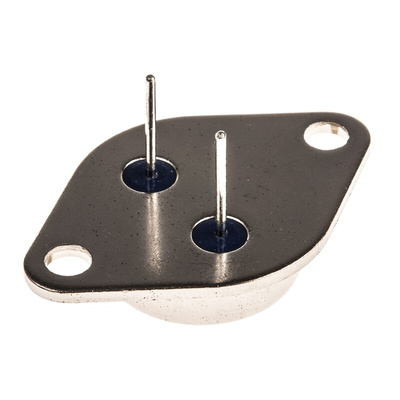

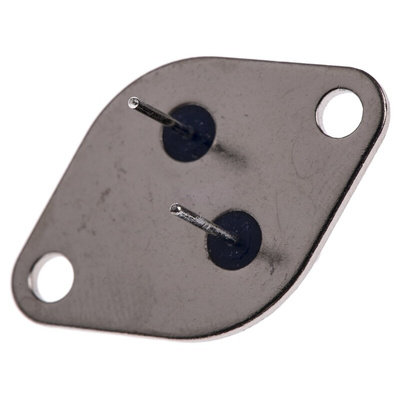

The MJ11015G comes in a Pb-free TO-204AA (TO-3) though hole package.
• High DC Current Gain
• Monolithic Construction
• Built-in Base Emitter Shunt Resistor
• Junction Temperature: to +200°C
• PNP Polarity
Versions Available:
688-1502 - pack of 2
103-5055 - tray of 100
DatasheetESD Control Selection Guide V1Высота:
8.51мм
Длина:
39.37мм
Количество контактов:
3
Количество элементов на чип:
1
Конфигурация транзистора:
Single
Максимальная напряжение насыщения база-эмиттер:
5 В
Максимальное напряжение база-эмиттер:
5 В
Максимальное напряжение коллектор-база:
120 В
Максимальное напряжение коллектор-эмиттер:
120 В
Максимальное напряжение насыщение коллектор-эмиттер:
4 В
Максимальный непрерывный ток коллектора:
30 A
Минимальное усиление постоянного тока:
200
Рабочая температура - максимальная:
+200 °C
Рабочая температура - минимальная:
-55 °C
Размеры:
39.37 x 26.67 x 8.51мм
Тип монтажа:
Сквозное отверстие
Тип транзистора:
PNP
Тип упаковки:
TO-204
Ширина:
26.67мм
