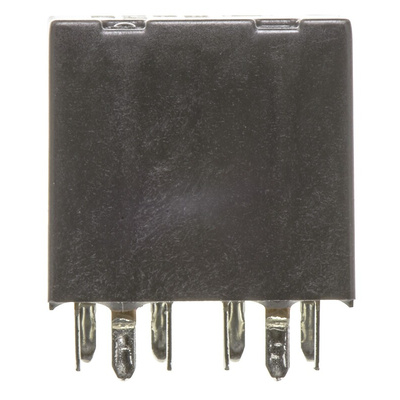

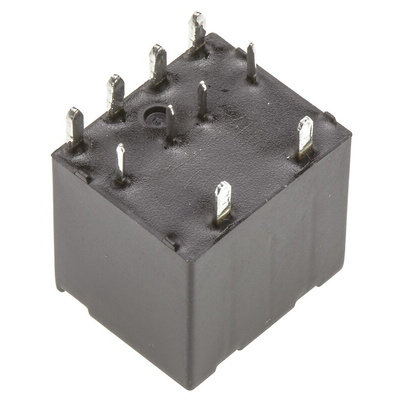

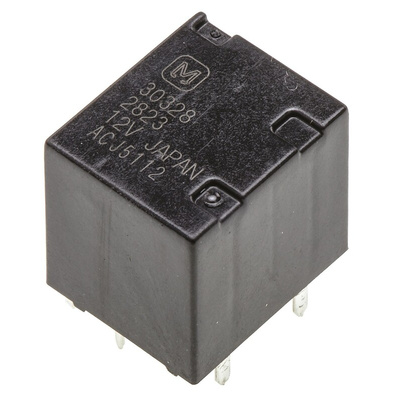

ACJ5112, Panasonic PCB Mount Automotive Relay, 12V dc Coil Voltage, 20A Switching Current, DPDT, Реле

6995721
Номер производителя: ACJ5112Производитель: Panasonic
Цена за шт.
1618.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Panasonic ACJ Series PCB Automotive Relays

These super miniature PCB mount automotive relays are ideal for relay unit miniaturization and have cadmium free contacts and lead free solder offering environmental protection. Typical applications for these miniature automotve relays include powered windows, automatic door locks, electrically powered mirrors, powered sunroofs, powered seats, lift gates and smart J/B related products.

Features and Benefits

Extremely compact, smallest in its class
Nominal coil voltage 12Vdc
Maximum current capacity 20A for 1 Hour, 30A for 2 minutes
Nominal operating power 640 → 840 mW
Typical applications: Powered windows, automatic door locks, powered seats

Техническая спецификация
pdfCJ RELAYS (ACJ) Data Sheet
Высота:
13.5мм
Глубина:
14.4мм
Длина:
12.2мм
Изоляция катушка-контакт:
500В rms
Катушка напряжение:
12В пост. тока
Количество полюсов:
2
Коммутируемый ток:
20A
Конфигурация контактов:
DPDT
Максимальное коммутируемое напряжение постоянного тока:
14В пост. тока
Материал контактов:
Серебряный сплав
Мощность катушки:
800мВт
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Сопротивление катушки:
180Ом
Срок службы:
100000 (Электрический) циклов, 10000000 (Механический) циклов
Тип клеммы:
Сквозное отверстие
Тип монтажа:
Крепление на печатной плате
