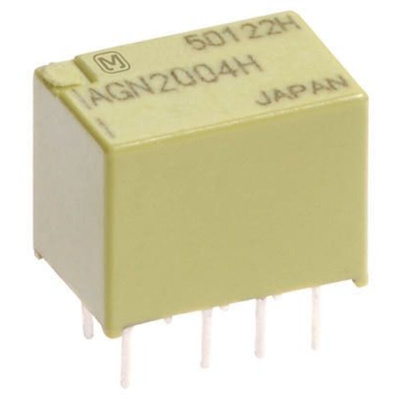

AGN Series
These ultra-small PCB mount polarized relays have a compact slim body with a low height of 9mm and small surface area of 5.7 x 10.6 mm. They also offer outstanding surge resistance, increased packging density and high vibration and shock resistance. Typical applications include telecommunications and measurement equipment, audio visual equipment etc.
Twin crossbar contacts ensures high contact reliability
High surge resistance
Compact slim body (9x5.7x10.6mm)
Sealed construction allows automatic washing
Typical applications include Telecommunications and Measurement equipment, Audio Visual equipment etc
Approvals
CSA; UL
Техническая спецификация
GN RELAYS (AGN) Data SheetВысота:
9мм
Глубина:
5.7мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
10.6мм
Изоляция катушка-контакт:
1.5кВ rms
Катушка напряжение:
4.5В пост. тока
Коммутируемый ток:
1A
Конфигурация контактов:
DPDT
Максимальная коммутируемая мощность переменного тока:
37.5VA
Максимальная коммутируемая мощность постоянного тока:
30 Вт
Максимальное коммутируемое напряжение переменного тока:
125В перем. тока
Максимальное коммутируемое напряжение постоянного тока:
110В пост. тока
Максимальный ток коммутации переменного тока:
1 A
Максимальный ток коммутации постоянного тока:
8 A
Материал контактов:
Золоченый
Мощность катушки:
100мВт
Применение:
Power
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
10.6 x 9 x 5.7мм
Сопротивление катушки:
202.5Ω
Срок службы:
50000000 (Механический) циклов
Стопорящий:
Да
Тип клеммы:
Сквозное отверстие
Тип монтажа:
Крепление на печатной плате
