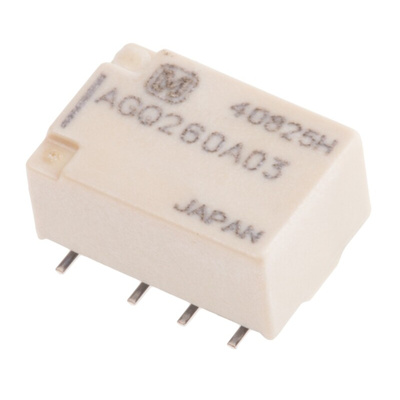

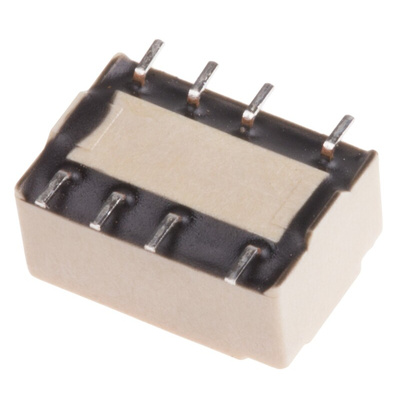

AGQ260A03, Panasonic PCB Mount Signal Relay, 3V dc Coil, 1A Switching Current, DPDT, Реле

6995932
Номер производителя: AGQ260A03Производитель: Panasonic
Цена за шт.
1329.90 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

AGQ Series

These ultra small PCB mount relays have a compact flat body and a small footprint of 10.6 x 7.2mm and is only 5.2 mm high. These also offer a high surge resistance, increased packaging density and outstanding vibration and shock resistance. The sealed construction of these PCB relays allow automatic washing. Typical applications include telephone switchboards, telecommunications equipment, security, measurement equipment, and consumer electronic and audio visual equipment.

Compact design 10.6 x 7.2 x 5.2 mm
High sensitivity
Superior surge resistance 2500V 2x10 μs, 1500V 2x160 μs
Nominal operating power 140 mW
Functional shock resistance 705 m/s2
Destruction vibration resistance 10 to 55Hz
Sealed construction

Техническая спецификация
pdfGQ RELAYS (AGQ) Data Sheet
Высота:
5.2мм
Глубина:
7.7мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
10.6мм
Изоляция катушка-контакт:
1.5кВ rms
Катушка напряжение:
3В пост. тока
Количество полюсов:
2
Коммутируемый ток:
1A
Конфигурация контактов:
DPDT
Максимальная коммутируемая мощность переменного тока:
37.5VA
Максимальная коммутируемая мощность постоянного тока:
30 Вт
Максимальное коммутируемое напряжение переменного тока:
125В
Максимальное коммутируемое напряжение постоянного тока:
110В
Максимальный ток коммутации переменного тока:
0.3 A
Максимальный ток коммутации постоянного тока:
1 A
Материал контактов:
Au Plated AgPd
Мощность катушки:
100мВт
Особенности:
Compact Slim Body Saves Space, Increased Packaging Density, Sealed Construction allows Automatic Washing.
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
10 x 5.2 x 7.2mm
Серия:
FTR-C1
Сопротивление катушки:
90Ом
Срок службы:
100000 (Электрический) циклов, 50000000 (Механический) циклов
Стопорящий:
Нет
Тип клеммы:
PCB Pin
Тип монтажа:
Крепление на печатной плате
Электрический ресурс:
100000 Operations Cycles
