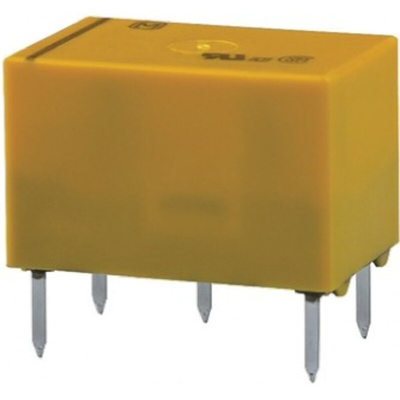

DS1E-SL2-DC24V, Panasonic PCB Mount Latching Signal Relay, 24V dc Coil, 3A Switching Current, SPDT, Реле

6996033
Номер производителя: DS1E-SL2-DC24VПроизводитель: Panasonic
Цена за шт.
2347.80 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

DS Series - Latching

These PCB mount high sensitive miniature relays all share the same height (9.8 mm) and width (9.9 mm) making mounting on PCB boards easy. They are suitable for use in difficult environments and have high performance polarized magnetic circuits that offer high resistance to shock and vibration

Breakthrough height of 9.8 mm
Suitable for use in difficult environments
Can be used with automatic solder and automatic wash systems
Gold-clad twin contacts ensure high reliability
Sensitivity: 200mW nominal operating power
Polarized magnetic circuits realize resistance to shock and vibration
DIL terminal array enables use of IC sockets

Техническая спецификация
pdfDS RELAYS Data Sheet
Высота:
9.9мм
Глубина:
9.9мм
Диапазон рабочих температур:
-40 → +70°C
Длина:
15мм
Изоляция катушка-контакт:
1кВ rms
Катушка напряжение:
24В пост. тока
Коммутируемый ток:
3A
Конфигурация контактов:
SPDT
Максимальная коммутируемая мощность переменного тока:
125VA
Максимальная коммутируемая мощность постоянного тока:
60 Вт
Максимальное коммутируемое напряжение переменного тока:
250В перем. тока
Максимальное коммутируемое напряжение постоянного тока:
220В пост. тока
Максимальный ток коммутации переменного тока:
3 A
Максимальный ток коммутации постоянного тока:
1 A
Материал контактов:
Золоченый
Мощность катушки:
180мВт
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-40°C
Размеры:
15 x 9.9 x 9.9мм
Сопротивление катушки:
3200Ом
Срок службы:
10000000 (Механический) циклов
Стопорящий:
Да
Тип клеммы:
Сквозное отверстие
Тип монтажа:
Крепление на печатной плате
