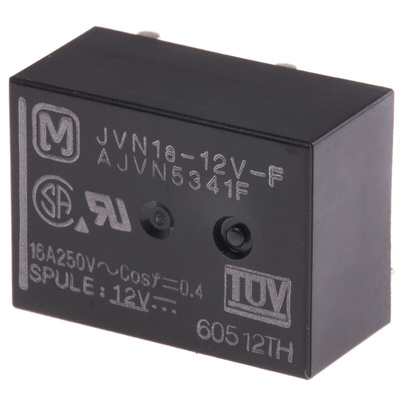

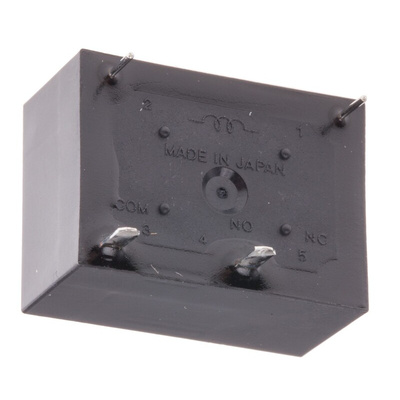

JVN Series Relays
These PCB mount power relays are compact and flat in size being only 10.9 mm high. These PCB mount relays also offer high capacity and senstivity and have larger and thicker terminals which are able to repress contact terminal heat.
Compact, flat design with low 10.9 mm height
High 16 A capacity
High sensitivity at 200 mW
Thicker contact terminals limit the rise in temperature of the terminals when there is a large current flowing to approx. 28°C 62°F (normal current of 16 A)
Approvals
UL, CSA, TÜV
Техническая спецификация
JV-N RELAYS Data SheetВысота:
10.5мм
Глубина:
16мм
Длина:
22мм
Изоляция катушка-контакт:
2.5кВrms
Катушка напряжение:
12В пост. тока
Количество полюсов:
1
Коммутируемый ток:
10A
Конфигурация контактов:
SPST
Максимальная коммутируемая мощность переменного тока:
2.77 кВA
Максимальная коммутируемая мощность постоянного тока:
300 Вт
Максимальное коммутируемое напряжение переменного тока:
277В перем. тока
Максимальное коммутируемое напряжение постоянного тока:
30В пост. тока
Материал контактов:
Серебряный сплав
Мощность катушки:
200мВт
Применение:
Power
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-40°C
Сопротивление катушки:
720Ом
Срок службы:
100000 cycles @ V dc (Electrical), 20000000 (Mechanical) cycles, 50000 cycles @ V ac (Electrical)
Стопорящий:
Нет
Тип клеммы:
Сквозное отверстие
Тип монтажа:
Крепление на печатной плате
