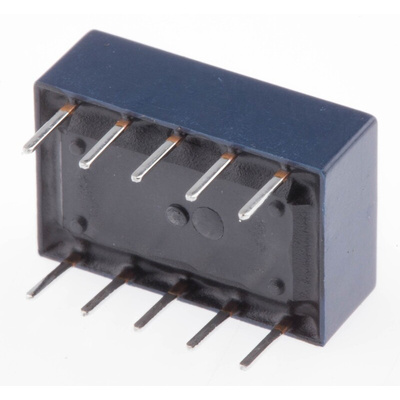

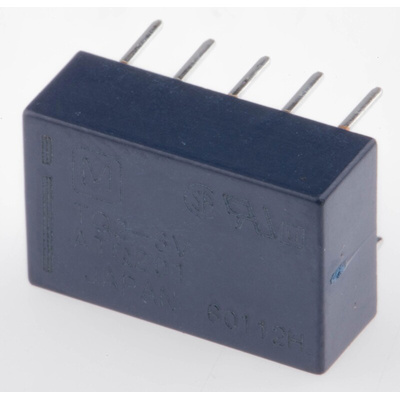

TQ Series
These PCB relays are a flat, compact size being only 5 mm in height. High efficiency magnetic circuits enable high density mounting. These 5 mm PCB relays also offer a low thermal electromotive force and high contact reliability.Typical applications include communications, OA and measurement equipment and industrial machines.
Nominal switching capacity 1A 30Vdc
Maximum switching power 30W
Nominal operating power 140mW
Low profile,flat compact size 14.0(L) ´ 9.0(W) ´ 5.0(H)
High contact reliability with gold-clad twin crossbar contacts
Typical applications: Communication, Measurement, industrial
Approvals
UL; CSA
Техническая спецификация
TQ RELAYS Data SheetВысота:
5мм
Глубина:
9мм
Диапазон рабочих температур:
-40 → +70°C
Длина:
14мм
Изоляция катушка-контакт:
1.5кВ rms
Катушка напряжение:
3В пост. тока
Количество полюсов:
1
Коммутируемый ток:
1A
Конфигурация контактов:
SPDT
Максимальная коммутируемая мощность переменного тока:
62.5VA
Максимальная коммутируемая мощность постоянного тока:
30 Вт
Максимальное коммутируемое напряжение переменного тока:
125В перем. тока
Максимальное коммутируемое напряжение постоянного тока:
110В пост. тока
Максимальный ток коммутации постоянного тока:
1 A
Материал контактов:
Золоченый
Мощность катушки:
140мВт
Особенности:
High Density Mounting Possible, Low Thermal Electromotive Force, Self Clinching Terminal Also Available
Применение:
Общего назначения
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-40°C
Размеры:
14 x 9 x 5мм
Серия:
TQ
Сопротивление катушки:
64.3Ω
Срок службы:
100000000 (Электрический) циклов
Стопорящий:
Нет
Тип клеммы:
PCB Pin
Тип монтажа:
Крепление на печатной плате
