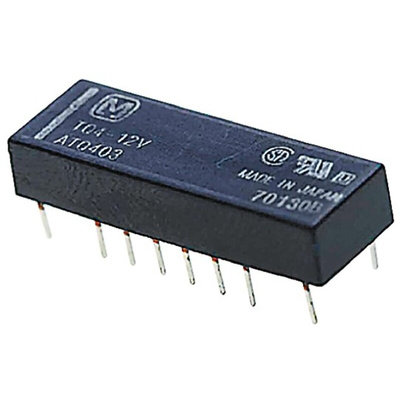

TQ Series, Latching
These PCB relays are a flat, compact size being only 5 mm in height. High efficiency magnetic circuits enable high density mounting. These 5 mm PCB relays also offer a low thermal electromotive force and high contact reliability.Typical applications include communications, OA and measurement equipment and industrial machines
Low profile,flat compact size 14.0(L) ´ 9.0(W) ´ 5.0(H)
High contact reliability with gold-clad twin crossbar contacts
Nominal operating power 280mW / 1 coil latching 200mW
Approvals
UL recognised;CSA
Техническая спецификация
TQ Relays Data SheetВысота:
5мм
Глубина:
9мм
Диапазон рабочих температур:
-40 → +70°C
Длина:
14мм
Изоляция катушка-контакт:
1кВ rms
Катушка напряжение:
12В пост. тока
Коммутируемый ток:
2A
Конфигурация контактов:
DPDT
Максимальная коммутируемая мощность переменного тока:
62.5VA
Максимальная коммутируемая мощность постоянного тока:
60 Вт
Максимальное коммутируемое напряжение переменного тока:
125В перем. тока
Максимальное коммутируемое напряжение постоянного тока:
220В пост. тока
Максимальный ток коммутации переменного тока:
2 A
Максимальный ток коммутации постоянного тока:
3 A
Материал контактов:
Золоченый
Мощность катушки:
100мВт
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-40°C
Размеры:
14 x 5 x 9мм
Сопротивление катушки:
1440Ом
Срок службы:
100000000 (Механический) циклов
Стопорящий:
Да
Тип клеммы:
Сквозное отверстие
Тип монтажа:
Крепление на печатной плате
