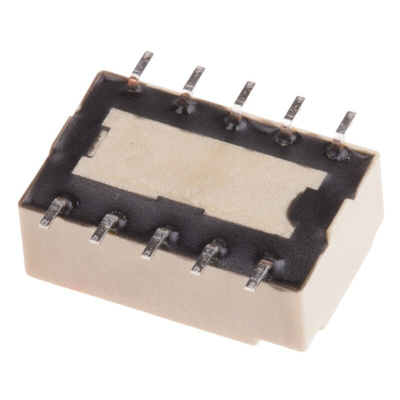

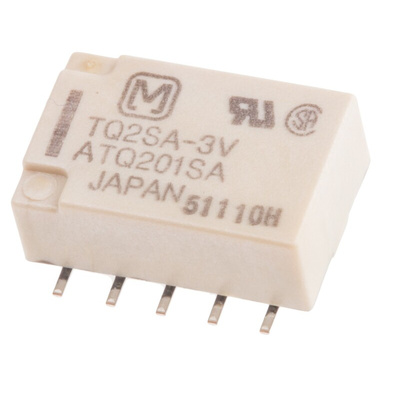

TQ2 Series
These surface mount relays have a low profile of 6mm and offer high sensitivity.
Flat compact body with low profile surface-mount terminals
High frequency characteristics
Suitable for SMD automatic insertion
Low thermal EMF (approx 2μV)
Ideal for communication applications, measurement and QA equipment etc
Note
For through hole types see stk no. 113-8825 typically
Approvals
UL, CSA
Техническая спецификация
TQ SMD RELAYS Data SheetВысота:
5.6мм
Глубина:
9мм
Диапазон рабочих температур:
-40 → +70°C
Длина:
14мм
Изоляция катушка-контакт:
1.5кВ rms
Катушка напряжение:
3В пост. тока
Количество полюсов:
1
Коммутируемый ток:
1A
Конфигурация контактов:
SPDT
Максимальная коммутируемая мощность переменного тока:
62.5VA
Максимальная коммутируемая мощность постоянного тока:
30 Вт
Максимальное коммутируемое напряжение переменного тока:
125В перем. тока
Максимальное коммутируемое напряжение постоянного тока:
110В пост. тока
Максимальный ток коммутации постоянного тока:
1 A
Материал контактов:
Золоченый
Мощность катушки:
140мВт
Особенности:
High Density Mounting Possible, Low Thermal Electromotive Force, Self Clinching Terminal Also Available
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-40°C
Размеры:
14 x 9 x 5.6мм
Серия:
TQ
Сопротивление катушки:
64.3Ω
Срок службы:
100000000 (Mechanical) cycles, 200000 (Electrical) cycles
Стопорящий:
Нет
Тип клеммы:
PCB Pin
Тип монтажа:
Поверхностное крепление
