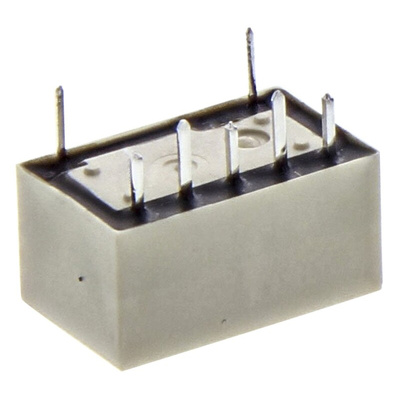

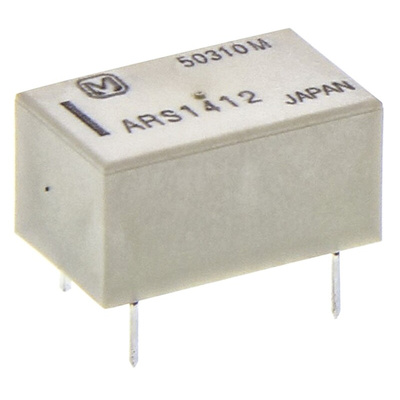

High Frequency ARS Series
These high frequency microwave relays switch frequencies up to 3GHz at an impedance of 50 or 75 Ohm. They have a compact super miniature design at just 14mm x 8.6mm x 7mm.
Super miniature design
Through hole and surface mount types
Excellent high frequency characteristics to 3GHz
Impedence 50Ω and 75Ω
For broadcasting,video, measurement, mobile phone base and communications applications
Panasonic
Техническая спецификация
RS RELAYS (ARS) Data SheetВносимые потери:
0.35 дБ при 3 ГГц
Время работы, в том числе отказов:
10мс
Высота:
7.2мм
Глубина:
8.6мм
Диапазон рабочих температур:
-40 → +70°C
Длина:
14мм
Изоляция:
35 дБ при 3 ГГц
Импеданс:
50Ом
Катушка напряжение:
12В пост. тока
Конфигурация контактов:
SPDT
Коэффициент напряжения стоячей волны VSWR:
1.4 при 3 ГГц
Максимальная частота катушки:
3ГГц
Материал контактов:
Золоченый
Мощность катушки:
200мВт
Напряжение переключения:
30В
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-40°C
Размеры:
14 x 8.6 x 7.2мм
Сопротивление катушки:
720Ом
Сопротивление контакта:
100 мОм
Срок службы:
1000000циклов
Тип монтажа:
Крепление на печатной плате
Тип реле:
HF Relay
