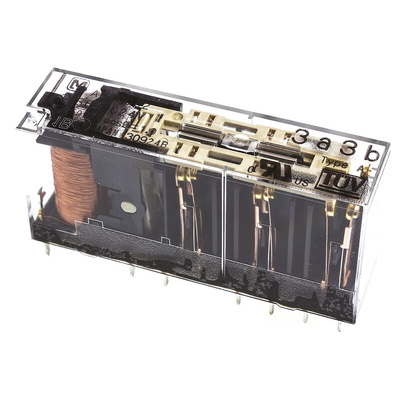

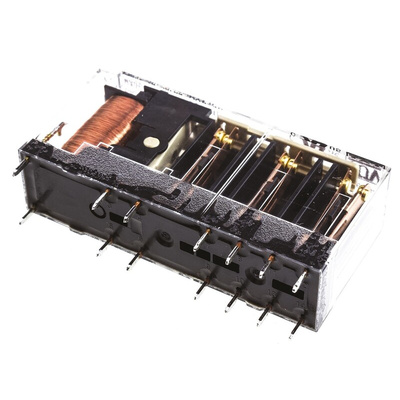

SFS6-DC24V, Panasonic PCB Mount Force Guided Relay, 24V dc Coil Voltage, 6 Pole, 3PDT, Реле

6997032
Номер производителя: SFS6-DC24VПроизводитель: Panasonic
Цена за шт.
6243.90 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

SFS Series

These slim, compact, PCB mount safety relays have forcibly guided contacts and are available with built in LED indication and or diodes. Typical applications for these PCB safety relays include machine tools, robots, safety PLCs, circuits stringent safety standard requirements such as those,in motor vehicle production equipment.

Nominal Switching Capacity 6A at 250Vac
Maximum switching power 180W
Nominal operating power 360mW (4 pole) 500mW (6 pole)
Slim profile
Fast response time, 8 ms or less
High shock resistance, functional: Min 200m/s2
Forcibly guided contact structure

Note

For relay 699-7014, see suitable socket stock nos. 699-7026 and 699-7020,and for relays with contact configuration 3PST-NO; 3PST-NC see suitable socket stock nos.699-7051 and 699-7054

Approvals

TUV

Техническая спецификация
pdfSF Relays Slim Type Data Sheet
Высота:
24мм
Глубина:
13мм
Длина:
50мм
Изоляция катушка-контакт:
4кВ rms
Катушка напряжение:
24В пост. тока
Количество полюсов:
6
Коммутируемый ток:
6A
Конфигурация контактов:
3PDT
Максимальная коммутируемая мощность переменного тока:
1.5 кВA
Максимальная коммутируемая мощность постоянного тока:
180 Вт
Максимальное коммутируемое напряжение переменного тока:
250В
Максимальное коммутируемое напряжение постоянного тока:
125В
Максимальный ток коммутации переменного тока:
6 A
Максимальный ток коммутации постоянного тока:
6 A
Материал контактов:
Золоченый
Мощность катушки:
500мВт
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Серия:
SF
Сопротивление катушки:
1.152 кОм
Срок службы:
100000 (Электрический) циклов, 10000000 (Механический) циклов
Тип клеммы:
Сквозное отверстие
Тип монтажа:
Крепление на печатной плате
