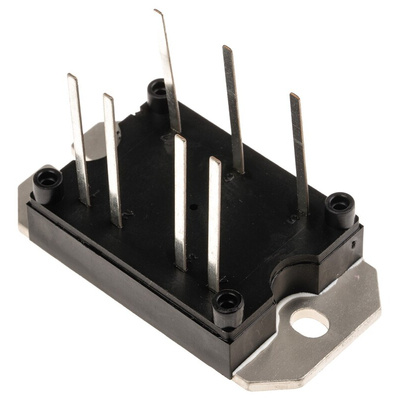

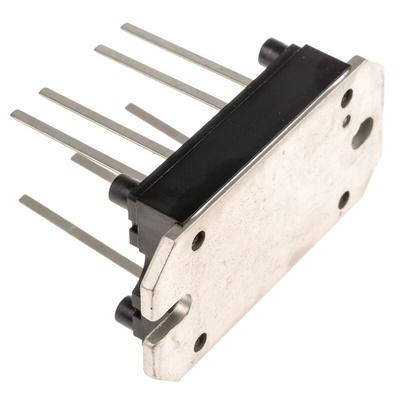

VS-100MT160PAPBF, Vishay Bridge Rectifier, 100A, 1600V, 3-phase, 8-Pin, Мостовой выпрямитель

7005302
Номер производителя: VS-100MT160PAPBFПроизводитель: Vishay
Цена за шт.
11210.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Three Phase Bridge Rectifiers for PCB Mounting, VS-100MT Series, Vishay Semiconductor

Low Voltage Forward
Low profile package
Direct mounting to heatsink
Soldering pins for PCB mounting

Approvals

UL file E78996

Bridge Rectifiers - Vishay Semiconductor

The Bridge Rectifier converts an Alternating Current (AC) input into a Direct Current (DC) output for full-wave rectification applications. The diode arrangement provides the same polarity of output for either polarity of input. A three-phase full-wave rectifier is an arrangement of six diodes in a bridge circuit configuration. The packages are designed for minimal size, highest reliability and maximum thermal performance.

Техническая спецификация
pdfVS-MT...PA/PB Datasheet
pdfESD Control Selection Guide V1
pdfMTP Outline Dimensions
Высота:
16мм
Длина:
63.5мм
Количество контактов:
8
Конфигурация:
Single
Пик напряжения в прямом направлении:
1.51В
Пик неповторяющегося тока перегрузки в прямом направлении:
470A
Пик обратного тока:
5мА
Пик среднего прямого тока:
100A
Пиковое обратное повторяющееся напряжение:
1600В
Рабочая температура - максимальная:
+150 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
63.5 x 32.5 x 16мм
Тип монтажа:
Крепление на печатной плате
Тип моста:
Трехфазный
Тип упаковки:
MT PA
Ширина:
32.5мм
