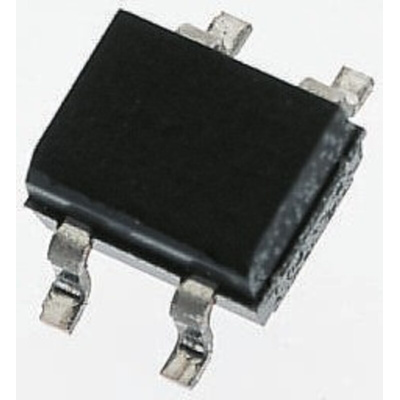

DF10SA-E3/77, Vishay Bridge Rectifier, 1A, 1000V, 4-Pin, Мостовой выпрямитель

7005403
Номер производителя: DF10SA-E3/77Производитель: Vishay
Цена за шт. (норма упаковки 20 шт)
159.90 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Bridge Rectifiers for PCB Surface Mount, DFxxS Series, Vishay Semiconductor

High surge current capability
Low DC reverse current
Ideal for automated placement
Printed Circuit Board (PCB) reflow soldering

Approvals

UL file E54214

Bridge Rectifiers - Vishay Semiconductor

The Bridge Rectifier converts an Alternating Current (AC) input into a Direct Current (DC) output for full-wave rectification applications. The diode arrangement provides the same polarity of output for either polarity of input. A three-phase full-wave rectifier is an arrangement of six diodes in a bridge circuit configuration. The packages are designed for minimal size, highest reliability and maximum thermal performance.

Техническая спецификация
pdfDF005SA thru DF10SA Miniature Glass Passivated Single-Phase Surface Mount Bridge Rectifiers Data Sheet
pdfESD Control Selection Guide V1
Высота:
3.3мм
Длина:
8.51мм
Количество контактов:
4
Конфигурация:
Single
Пик напряжения в прямом направлении:
1.1В
Пик неповторяющегося тока перегрузки в прямом направлении:
30A
Пик обратного тока:
5мкА
Пик среднего прямого тока:
1A
Пиковое обратное повторяющееся напряжение:
1000В
Рабочая температура - максимальная:
+150 °C
Рабочая температура - минимальная:
-55 °C
Размеры:
8.51 x 6.5 x 3.3мм
Тип монтажа:
Поверхностное крепление
Тип моста:
Однофазный
Тип упаковки:
DF-S
Ширина:
6.5мм
