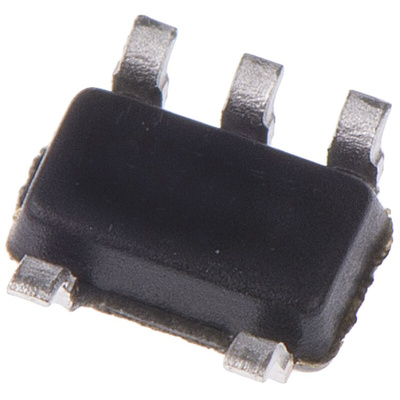

Microchip MCP1804T-C002I/OT, 1 Low Dropout Voltage, Voltage Regulator 150mA, 12 V 5-Pin, SOT-23, Регулятор напряжения

7047621
Номер производителя: MCP1804T-C002I/OTПроизводитель: Microchip
Цена за шт.
252.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

MCP1804 Low Dropout Voltage Regulator

The Microchip MCP1804 is a Low Dropout (LDO) Voltage Regulator that operates from an input of 2.0 V to 28 V while delivering up to 150 mA of current. The device offers a low quiescent current of 50 μA and only 1 μF of output capacitance is sufficient to stabilise the output. The MCP1804 also has a Current Foldback feature to help protect the device.

Features

150 mA Output Current
Low Dropout Voltage: 260 mV @ 20 mA, VR = 3.3 V (typical)
50 μA Quiescent Current (typical)
0.01 μA Shutdown Current (typical)
Input Operating Voltage Range: 2.0 V to 28.0 V
Output Voltage Accuracy: ±2%
Stable with Ceramic Output Capacitors
Current Limit Protection with Current Foldback
Shutdown Pin
High PSRR: 50 dB Typical @ 1 kHz

LDO (Low Dropout) Linear Voltage Regulators, Microchip

Техническая спецификация
pdfDatasheet
pdfESD Control Selection Guide V1
Высота:
1.3мм
Длина:
3.1мм
Количество выходов:
1
Количество контактов:
5
Максимальное входное напряжение:
28 В
Максимальный выходной ток:
150мА
Минимальное входное напряжение:
2 В
Напряжение выходное:
12 В
Полярность:
Positive
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
3.1 x 1.8 x 1.3мм
Регулирование в линии:
0.3 %/В
Регулирование нагрузки:
175 мВ
Тип выхода:
Фиксированный
Тип монтажа:
Поверхностное крепление
Тип регулятора:
Low Dropout Voltage
Тип упаковки:
SOT-23
Ток покоя:
0.05мА
Точность:
±2%
Ширина:
1.8мм
